一、概述

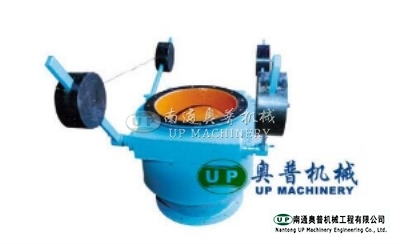

該重錘圓形鎖氣翻板卸灰閥普遍適用于建材、冶金、礦山、電力等行業。作為各類除塵設備的灰斗
鎖氣卸灰裝置,及各種磨機、烘干機、料倉、筒庫和閉式輸送系統的鎖氣、卸灰裝置等。
該重錘圓形鎖氣翻板卸灰閥為物料在重力作用下交替開閉自卸,重錘自動復位機構。具有動轉平穩、
節能、卸灰最大小可調、卸灰鎖氣可靠之特點,是各種給、卸料工況的理想設備。
二、技術參數表
適用介質 |
工作溫度 |
卸灰量 |
干燥粉塵 |
150℃ |
1.5-150 |

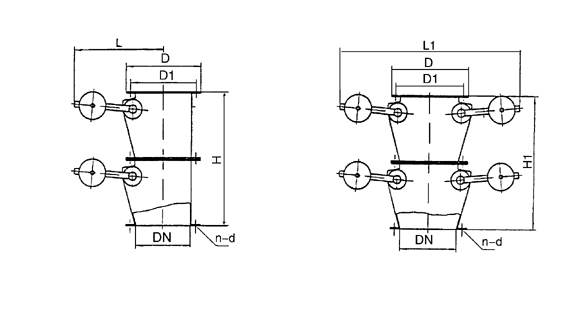

主要外形連接尺寸表
DN |
D1 |
D |
H |
H1 |
L |
L1 |
n-d |
150 |
196 |
226 |
460 |
460 |
6-Φ11 |
||
200 |
245 |
280 |
580 |
500 |
16-Φ11 |
||
220 |
265 |
300 |
580 |
520 |
8-Φ11 |
||
250 |
300 |
340 |
580 |
560 |
12-Φ11 |
||
300 |
350 |
390 |
620 |
600 |
1216-Φ13 |
||
320 |
370 |
410 |
700 |
620 |
12-Φ13 |
||
400 |
450 |
490 |
800 |
660 |
815 |
1630 |
12-Φ13 |
450 |
500 |
540 |
800 |
740 |
840 |
1680 |
12-Φ13 |
500 |
560 |
600 |
950 |
800 |
870 |
1740 |
126-Φ13 |
600 |
660 |
700 |
920 |
1920 |
16-Φ13 |
||
720 |
780 |
820 |
1060 |
2220 |
16-Φ13 |
||
800 |
870 |
920 |
1150 |
2520 |
16-Φ13 |
||
1000 |
1080 |
1140 |
1450 |
2940 |
20-Φ18 |
