夾皮帶卸船機
1. 工作原理
夾皮帶卸船機的工作原理是在兩條垂直的、同速向上運動的皮帶的兩個相對側面均勻加壓,使通過喂料器進入夾皮帶機的物料在兩條皮帶中間被夾帶同步向上運動,實現物料的垂直提升。在提升時,貨物僅與皮帶接觸,而皮帶是用密封裝置與空氣壓力相結合的方式壓緊的。
在提升腿的頂部,夾運貨物的兩條皮帶沿辛泡特旋轉臂改變方向。然后,通過一組溜管向碼頭岸邊的皮帶機卸料。
2. 組成部分
1) 喂料器
喂料器基本上有三種形式:螺旋喂料器、刮板輸送機喂料裝置和雙葉輪喂料裝置。
2) 提升腿
3) 雙皮帶輸送機系統
4) 壓縮空氣
5) 臂架裝置
6) 卸料設施
7) 吸塵
8) 行走門座
9) 液壓系統
10) 壓縮空氣系統
3. 工作性能
夾皮帶卸船機具有極大靈活性:
(1) 大車沿碼頭岸邊軌道行走。
(2) 可圍繞門座順時針或逆時針旋轉任意角度。
(3) 臂架俯仰范圍為水平以下 280; 水平以上 3600
(4) 提升腿外擺距垂直方向 40` ,內擺距垂直方向 3600
4. 操作特點
上述所有動作僅由一個駕駛員操作。
5. 清艙
6. 夾皮帶卸船機的優點
(1) 卸船效率高卸船效率可達 300 - 2000Vha
(2) 靈活性高卸船機卸料口可達船艙的所有裝貨部位,這是抓斗式和其他形式的機械卸船機所做不到的。
(3) 成本低同其他形式的卸船機相比,夾皮帶卸船機不僅在基本投資上有競爭性,而且由于重量輕使碼頭投資也相應減少。

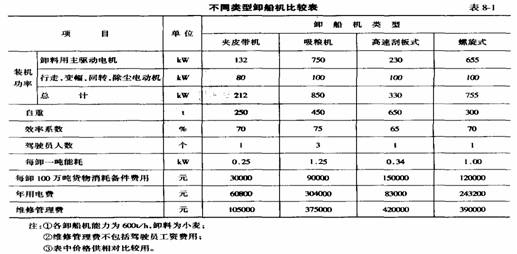

(4) 能耗小夾皮帶卸船機的能耗比相同能力的吸糧機低 4 倍,是所有散糧卸船機型中的能耗最小的一種機型。不同類型卸船機的比較,請參考表 8-la
(5) 物料破碎少由于物料是在兩條相同速度的皮帶之間輸送,所以實際上根本不存在物料破碎問題。
(6) 粉塵小夾皮帶卸船機卸料時,物料首先是經過埋在物料下面的喂料器,然后由兩條邊部密封的皮帶夾運輸送,因而其粉塵是極小的。
(7) 噪聲低夾皮帶卸船機聲音很小,實際上,其噪聲僅來自主驅動馬達和小型空壓機。
(8) 維修費用低如上表所示,夾皮帶卸船機的維修費用明顯低于其他類型的專用散糧卸船機型。
