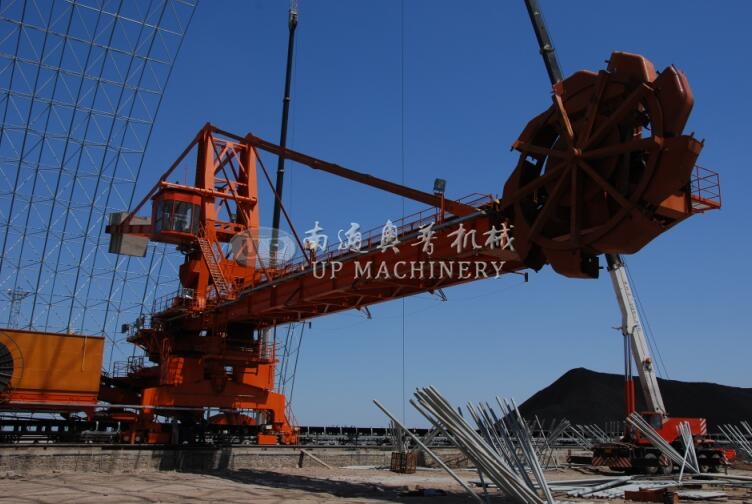

1 總體設計概論
①機器在正常工作條件下,整機應具有足夠的強度、剛度和穩定性。
②機器不論在工作狀態或非工作狀態,在規定的俯仰范圍內的各種工況下,整機都應當處于穩定狀態。
③在輸送線路上,特別是在取料、卸料和各轉運點,必須保證物流順暢,不發生物料溢出或堵塞現象。
④斗輪堆取料機工作制為重型工作制,主要鋼結構設計壽命為30年。
⑤斗輪直徑與帶式輸送機參數和取煤炭與取鐵礦石的同能力的斗輪取料機相比,一般取煤炭時要求斗輪直徑大,輸送帶帶寬較寬、帶速高,斗輪驅動功率較小;取鐵礦石時則要求斗輪直徑小,輸送帶帶寬較窄、帶速低,斗輪驅動功率較大。
⑥司機室的要求。司機室要安裝牢固,有防振措施以防振動,且保持在垂直位置。司機室采用隔熱密封結構,三面安裝玻璃窗,并設雨刷器,全部門窗均為鋁合金結構,其玻璃要便于清潔。 司機室內噪聲應小于70dB,粉塵含量小于10mg/m3。 司機室的位置應保證司機視野良好,聯系方便。司機室內設有操作、監視和信號系統,并備有高度可調的旋轉坐椅,內設空調,電熱取暖器、滅火器、電話等。司機室的布置能使司機方便、快捷、準確地進行操作,儀表布置在容易看到的地方。
⑦聯鎖作業。只有當夾軌罪或錨定裝置松開時,行走機構才能動作;只有在電纜卷筒制動器松閘后,行走機構才能啟動;只有行走機構停車以后,電纜卷筒才能進行制動,保證電纜不被拉斷和不松散。
⑧各安全保護及檢測裝置完備。例如:俯仰機構應當設置防止懸臂超速下降及超載的保護裝置;轉載料斗應當設置堵塞報警裝置;回轉機構、俯仰機構和行走機構運行的極限位置均應設置兩極終端限位開關;為安全可靠,鋼絲繩卷揚的俯仰機構應采用兩套制動器;行走機構和回轉機構制動器應滿足在250Pa工作風壓下順風行走和順風回轉時的制動要求等。
⑨電纜卷筒裝置。動力和控制電纜卷筒分別設置在斗輪堆取料機的兩側,電纜卷筒采用磁滯式電纜卷筒,具有足夠纏繞力矩,以防止收放電纜時纏繞紊亂,能連續運行而不堵轉,設有電纜張力極限保護裝置。動力電纜控制電纜采用進門扁電纜,卷筒的直徑能滿足電纜曲繞能力的要求,電纜在卷筒上纏有足夠的安全圈數。
⑩漏斗、溜槽及懸掛緩沖裝置。所有漏斗、溜槽的沖刷面均襯有厚度不小于8mm的不銹鋼襯板,漏斗、溜槽不能堵煤,其傾斜面與水平面的夾角不小于60°。取料用中心落煤管下設置懸掛緩沖裝置,其上的緩沖托輥間距不大于400mm,并能防止輸送帶跑偏。在落煤斗、中心落煤管的適當部位設置大小合適、密封良好的檢查門,以便于檢查料流及人工疏導堵塞。
11除塵裝置。斗輪堆取料機上各轉運點設置濕式除塵裝置,除塵裝置為噴霧型,采用
機上供水方式。
12潤滑。機上各轉動部位均有相應的潤滑設施,斗輪堆取料機構、回轉機構、俯仰機構、行走機構潤滑點相對較集中的地方分別采用手動集中潤滑,其他部分采用手動分散潤滑。
13平臺扶梯。對于經常操作、檢查或維修的場所,均設置大小合適的永久性鋼制平臺,其負載能力不小于4000N/m2。平臺臺面采用格柵式材料,一切敞開的邊緣均設置高度不小于1050mm的安全防護欄桿和高度不小于100mm的踢腳板。平臺的大小適于進行維修工作,至少能并排容納兩人,最窄不得小于600mm。在驅動裝置周圍的平臺寬度不小于1000mm。每個平臺至少裝設一部易于達到的鋼制扶梯,其安裝位置方便人員上下,不妨礙設備維修和材料搬運。扶梯的寬度一般為800mm,最窄不得小于600mm,扶梯與水平面的夾角一般不大于75°(跨越梯除外),每個扶梯均設有扶手,扶梯具有足夠的剛度并牢固裝設,以防晃動。
14安全保護措施除設置常規保護設施外,斗輪堆取料機至少還應該設置下列安全保護裝置:前臂架防碰撞保護;超風速報警和保護;防雷電保護;設備行走時的聲、光報警;限位運行機構均設置兩極終端限位開關;設置火災自動報警,配備適當?shù)臏缁鸸ぞ?;變壓器設短路、過負荷及過熱保護;所有的電動機均設置過負荷、短路及斷相保護;檢修電源總開關上設置漏電保護和顯示裝置;本機設置安全、完整、規范的接地系統。
15電氣及控制
a.供電電壓為6000V,供電頻率為50Hz,供電方式為電纜卷筒。采用技術先進、高效低耗、安全可靠的電氣設備。
b.機上設置電氣室,電氣室應該為全封閉結構,具有防塵、防水、隔熱等功能;電氣室的大小和布置要方便操作與檢修,其內除安裝必要的電氣設備外,還需配備電話、冷暖空調、滅火器等;電氣室內壁要裝設耐火襯板。
c.機上分別設置動力變壓器和控制、照明專用變壓器,控制、照明變壓器裝設在真空斷路器之前。變壓器選用環氧樹脂澆注干式自冷型,其絕緣等級不低于F級,防護等級不低于IP23。所有的接線端子設有安全可靠的防護罩。
d.交流電動機均為全封閉風冷型異步電動機,其絕緣等級不低于F級,斗輪堆取料機防護等級為IP55,其余防護等級不低于IP54。多相電動機的絕緣端子標明相序,銘牌上標記易懂的旋轉方向。電動機的使用壽命不低于30年。
e.各平臺、梯子及操作點均設置技術先進、高顯色指數、高效低耗的照明設施,防護等級為IP54,司機室、電氣室、斗輪堆取料機構及其工作域的照度不小于501x,其他部位不小于301x。所有的燈具應防震、防塵,室外燈具還應防水。司機室、電氣室、主要通道等處設置應急照明裝置,且至少能維持30min。
f.司機室、電氣室、斗輪堆取料機構、回轉機構、俯仰機構、行走機構等處設置電壓分別為380V、220V的安全型檢修插座,其安裝位置便于使用,安裝在室外的插座還可密封防水。
g.司機室具有齊全的儀表和信號裝置,用以顯示相應的運行、故障及保護信號
。顯示信號的種類和數量由賣方提供,并由買方認可。
h.斗輪堆取料機控制系統的設計主要基于下述幾方面的考慮:多種控制方式并存,各方式之間能靈活、可靠、方便地切換;每種方式均既要內部聯鎖運行,又要與輸煤主系統聯鎖運行,但檢修調試時能解除;具有自我診斷能力及緊急情況發生時的快速報警,使操作者能監視、控制、記錄運行故障,并能將故障信息反饋至輸煤系統控制室;有較嚴格地防誤操作。
