斗輪式卸船機簡介

　　斗輪式卸船機取料裝置采用低速旋轉的斗輪，由于剛性斗輪具有巨大的挖掘能力，它幾乎可用來卸任何散粒物料，如易結塊的或磨削性大的散鹽、煤炭和鐵礦石等。

　　斗輪式卸船機機構構成如下：具有沿碼頭前沿軌道移動的大車運行機構；使機身繞中心旋轉的旋轉機構；使水平臂作上下俯仰的液壓油缸驅動裝置；使斗輪和波紋擋邊帶式提升機繞臂架端部旋轉的旋轉機構；斗輪驅動機構；波紋擋邊帶式提升機驅動機構；臂架端部轉載漏斗；臂架帶式輸送機和門架中心緩沖倉及伸縮式帶式輸送機等（詳見圖1和2）。

　　

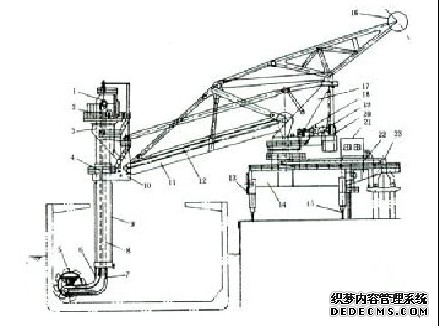

圖1 斗輪式卸船機示意圖

　　2. 斗輪式卸船機工作過程

　　1)、物料由無格式斗輪挖??；

　　2)、斗輪卸載的物料經過安裝在卸料槽內的格柵，將混在物料中的鐵塊和特大的塊料分離出來；

　　3)、物料經卸料槽卸在一短的喂料皮帶機上，該機附設刮尺，能使過量的物料返回船艙；

　　4)、喂料皮帶機將物料轉載到波紋擋邊帶式提升機上；

　　5)、提升機將物料提升到頂部經卸料管卸出；

　　6)、物料經卸料管落入臂架端部的轉載漏斗中；

　　7)、轉載漏斗將物料供給臂架帶式輸送機，后者沿臂架鋪設，連接斗式提升機與卸船機中心；

　　8)、從臂架帶式輸送機出來的物料經料槽落入緩沖倉內；

　　9)、緩沖倉下安裝一帶式給料機，物料由給料機供給伸縮式帶式輸送機；

　　10)、伸縮式帶式輸送機是可逆的，其作用猶如一個機械式開關，可供給碼頭敷設的多路帶式輸送機中的任何一路。

　　由于斗輪式卸船機的重心比較靠近旋轉中心，而且不像橋式抓斗卸船機那樣有較大的移動載荷，所有其最大腿壓小于橋式抓斗卸船機。斗輪式卸船機作業時，從遠處看似乎處于靜止?fàn)顟B(tài)，這是由于懸掛于臂架端部的旋轉柱進入船艙后，依靠斗輪的旋轉和柱身的旋轉，其取料范圍很大，而兩者的速度很低。

　　3. 斗輪式連續卸船機的優點

　　采用連續挖掘原理，不像抓斗起重機卸船機每次需提升沉重物料，這使連續卸船機作用于碼頭上的載荷一般要比抓斗卸船機小，由此可降低建造碼頭費用。如果現有碼頭是俺能力較小的抓斗卸船機設計，在增添卸船設備時就可采用較大能力的連續卸船機。連續卸船機采用交流驅動系統，對供電波動影響小且電力輸入穩定，所需動力也小。故它在供電系統的設備費上比抓斗卸船機便宜。

　　連續式卸船機連續、穩定的料流意味著它具有較高的平均卸船能力，節約了碼頭和場地輸送機的尺寸。斗輪與輸送機的各種布置，使斗輪式輸送機能適應多種尺寸的船舶和潮位條件。由于料流式封閉式的，最大限度地降低了噪聲和塵土飛揚，碼頭的清掃工作大大減輕。由于卸船機作業時連續的而且工作可靠性高，使設備維修工作量減少。

　　4. 應用情況

　　目前國內外連續式卸船機采用斗輪式的設備較少，其中英國Tolbot有1臺由Babcock-Moxey開發設計的3000t/h斗輪式卸船機，最大作業船型30萬噸級，作業貨種為礦石。而國內僅青島港于1996年購置的1臺由上海港口機械廠、交通部水運科學研究所和青島港務局聯合研制開發的1600t/h斗輪式卸船機用于鐵礦石的接卸。

　　參考文獻

　　1. 林星銘，港口散貨卸船機選型分析，上海交通大學工程碩士學位論文，2007(05)

　　2. 王官遜，斗輪式連續卸船機的技術特性，水利電力施工機械，1997(04)
