概述

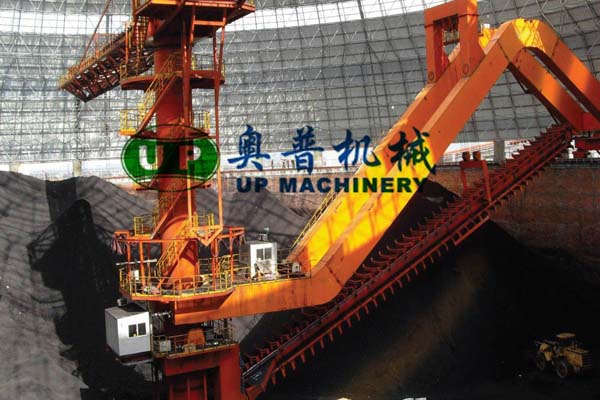

圓形料場頂堆側取堆取料機是在目前日益提高的環保要求和節約占地要求基礎上發展起來的一種新型室內倉儲設備。這種產品在封閉廠房?jī)?nèi)布置,解決了物料在堆取過程中和料堆受風、雨水影響發生的流失、飛散等問題。通過設置周邊擋墻解決了較小空間存儲較多物料的問題。這種帶有穹頂?shù)挠糜诖笞谏钗锪蟽?chǔ)存的封閉式料場型式,隨著嚴格的環保要求日益受到社會的認可和關注,發展前景廣闊。
圓形料場頂堆側取堆取料機采用錐殼式堆料工藝和側式刮板取料工藝進行堆取作業,目前廣泛應用于各種對均化要求不高的原料堆場。該類設備根據取料機支撐形式的不同分為配重式和門架式。
主要適用于煤、礦石等散裝物料等堆場。
基本結構
圓型頂堆側取主要由懸臂堆料系統、側式刮板取料系統、中心柱機構、回轉機構、潤滑系統、控制室等部件組成。
技術特點
我公司設計的堆取料機較大限度的滿足總體設計的工藝性,設備使用的可靠性及設備的先進性。
1、滿足工藝性
在設備總體設計中嚴格執行設計院的工藝布置,保證堆取料能力及儲量要求,長形料場中根據不同的工況采取不同的堆料工藝,圓形料場采用連續合成堆料方式來保證均化效果。
2、可靠性
2.1采用先進的設計方法,如計算機輔助設計、三維設計及鋼結構的優化設計。吸收國外的先進技術,加上設計制造堆取料機的經驗以及不斷的總結提高,在設計中做到技術先進合理,設備使用可靠。
2.2采用先進的生產設備和工藝手段做保證,如鋼材預處理生產線可保證所制造的產品的質量和耐腐蝕能力提高,大型銑鏜機的使用提高了大型部件的加工質量。大型結構件廠內整體演裝,驅動部分廠內試車,回轉部分采用模具配制。
2.3采用新型材料,如耐磨材料,復合材料。
2.4外配套件采用國內優質產品和國外先進產品。
2.5采用軟啟動和變頻控制,減少?zèng)_擊對設備的損害。
2.6設備設置了各種保護措施。
2.7先進的檢測手段和嚴格的質量管理制度。
3、先進性
3.1設備采取無人操作,可全自動進行堆取料作業,是高自動化程度的產品。
3.2設置多種堆取料方式,滿足料場不同工況的使用。
3.3采用先進的變頻技術及應用。
3.4與國內各院校及設計院進行了多種形式的合作與研究,為堆取料機的研制與開發起到了積極作用。
技術參數
物料 |
石灰石,煤,輔料 |
物料容量 |
1.45t/m3, 0.85t/m3, 1.2t/m3 |
堆料能力 |
50t/h,100t/h,150t/h,200t/h,250t/h,300t/h,400t/h,500t/h,750t/h,1000t/h, 1200t/h,1500t/h,1800t/h,2000t/h |
圓型料場直徑 |
50m,60m,80m,90m,100m,110m,120m,150m |
堆料回轉速度 |
0.01r/min |
變幅速度 |
0.3m/min~0.6m/min |
取料行走速度 |
0.2~2m/min |
調車行走速度 |
10m/min |
取料回轉速度 |
0.01r/min |
刮板取料速度 |
0.5m/s |
