概述
斗輪堆取料機適用于長形料場，是一種高效連續作業的散狀物料大型裝卸設備，主要應用于電力，冶金，煤炭，建材和化工等行業的煤炭和礦石儲料場。
具有回轉半徑大、生產效率高、低能耗、高環保的特點。
由于地面輸送體統工藝的不同，臂式斗輪堆取料機可設計成不同的尾車型式。
基本結構
懸臂斗輪堆取料機主要由斗輪機構、懸臂膠帶機、上部金屬結構、轉臺、門座、回轉機構、尾車、附屬結構、軌道系統、潤滑系統、控制室等部件組成。
技術特點
1、滿足工藝性
在設備總體設計中嚴格執行設計院的工藝布置，保證堆取料能力及儲量要求，長型料場中根據不同的工況采取不同的堆料工藝，圓型料場采用連續合成堆料方式來保證均化效果。
2、可靠性
2.1采用先進的設計方法，如計算機輔助設計、三維設計及鋼結構的優化設計。吸收國外的先進技術，加上設計制造堆取料機的經驗以及不斷的總結提高，在設計中做到技術先進合理，設備使用可靠。
2.2采用先進的生產設備和工藝手段做保證，如鋼材預處理生產線可保證所制造的產品的質量和耐腐蝕能力提高，大型銑鏜機的使用提高了大型部件的加工質量。大型結構件廠內整體演裝，驅動部分廠內試車，回轉部分采用模具配制。
2.3采用新型材料，如耐磨材料，復合材料。
2.4外配套件采用國內外先進產品。
2.5采用軟啟動和變頻控制，減少沖擊對設備的損害。
2.6設備設置了各種保護措施。
2.7先進的檢測手段和嚴格的質量管理制度。
3、先進性
3.1設備采取無人操作，可全自動進行堆取料作業，是高自動化程度的產品。
3.2設置多種堆取料方式，滿足料場不同工況的使用。
3.3采用先進的變頻技術及應用。
3.4與國內各院校及設計院進行了多種形式的合作與研究，為堆取料機的研制與開發起到了積極作用。
型號說明
U DQ L 1500 / 1000 / 35
35——回轉半徑 m
1000——取料能力 t/h
1500——堆料能力 t/h
L——斗輪機構
DQ——堆取料機
U——企業標識
技術參數
固定單尾車式臂式斗輪堆取料機技術參數
|
輸送介質 |
堆料能力（t/h） |
取料能力（t/h） |
物料比重 （t/m3） |
物料粒度 （mm） |
回轉半徑 （m） |
軌距 （m） |
|
煤 |
600 |
600 |
0.85-1 |
0-50 |
25 |
5 |
|
煤 |
1200 |
1000 |
0.8 |
0-50 |
30 |
6 |
|
煤、塊礦 |
1200 |
800 |
1.8-1.9 |
0-50 |
33 |
7 |
|
煤、鐵精礦 |
1250 |
800 |
1.85-1 |
0-50 |
35 |
7 |
|
煤、塊礦 |
1200 |
900 |
0.8 |
0-50 |
41 |
8 |
|
鐵礦石 |
1800 |
800 |
2.2-2.6 |
0-50 |
35 |
7 |
|
鐵礦石 |
3000 |
1500 |
2.2 |
20-120 |
38 |
8 |
|
鐵礦粉、球團礦 |
1500 |
1500 |
2.2 |
0-40 |
45 |
8 |
|
焦炭、球團礦 |
1200 |
100 |
0.5-2.2 |
6-75 |
36 |
7 |
|
燒結礦 |
1050 |
1050 |
1.8 |
0-50 |
37.5 |
7 |
|
鐵礦石 |
5000 |
4500 |
2.2 |
0-50 |
45 |
11 |
固定雙尾車式臂式斗輪堆取料機技術參數
|
輸送介質 |
堆料能力（t/h） |
取料能力（t/h） |
物料比重 （t/m3） |
物料粒度 （mm） |
回轉半徑 （m） |
軌距 （m） |
|
礦石 |
1500 |
1500 |
2.2 |
0-100 |
45 |
9 |
|
鋁土礦 |
2000 |
2000 |
1.3 |
80-150 |
40 |
8 |
活動單尾車式臂式斗輪堆取料機技術參數
|
輸送介質 |
堆料能力（t/h） |
取料能力（t/h） |
物料比重 （t/m3） |
物料粒度 （mm） |
回轉半徑 （m） |
軌距 （m） |
|
煤 |
600 |
250 |
0.85-1 |
0-300 |
25 |
5 |
|
煤 |
600 |
300 |
0.8-0.95 |
0-50 |
25 |
5 |
|
煤 |
400 |
400 |
0.8 |
0-50 |
25 |
5 |
|
煤 |
400 |
400 |
0.8 |
0-50 |
30 |
6 |
|
煤 |
1200 |
100 |
0.8 |
0-50 |
30 |
6 |
|
煤 |
1200 |
300 |
0.65-0.78 |
0-50 |
35 |
7 |
|
煤 |
1250 |
750 |
0.8-0.9 |
0-80 |
35 |
7 |
|
煤 |
1750 |
1000 |
0.85-0.95 |
0-60 |
33 |
7 |
|
煤 |
1250 |
800 |
0.85-1 |
0-50 |
335 |
7 |
|
煤 |
1250 |
1000 |
1 |
0-150 |
40 |
7 |
|
煤 |
1200 |
1200 |
0.8-0.95 |
0-150 |
40 |
7 |
固定雙尾車式臂式斗輪堆取料機技術參數
|
輸送介質 |
堆料能力（t/h） |
取料能力（t/h） |
物料比重 （t/m3） |
物料粒度 （mm） |
回轉半徑 （m） |
軌距 （m） |
|
煤 |
2000 |
650 |
0.8-0.95 |
0-200 |
38 |
8 |
|
鐵礦石 |
5000 |
4500 |
2.2 |
0-200 |
46 |
9 |
|
鐵礦石 |
1200 |
1200 |
2.2 |
0-200 |
35 |
7 |
|
鐵礦石 |
5000 |
4500 |
2.2 |
0-200 |
46 |
9 |

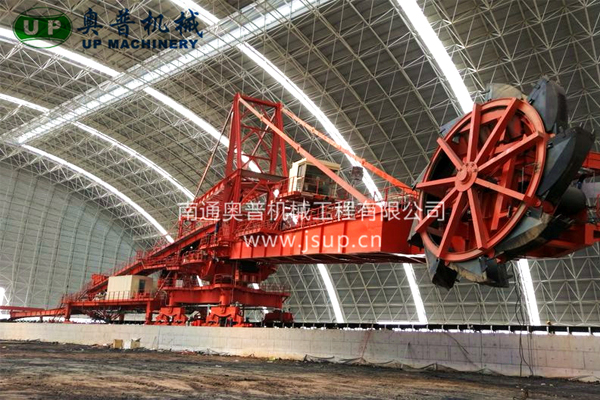

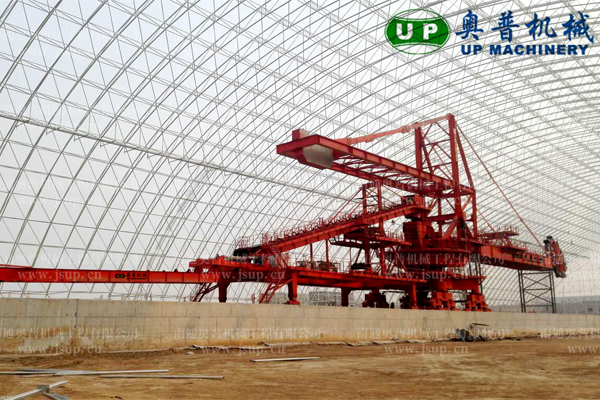

中國大唐DQL3000/42m懸臂斗輪堆取料機項目現場
▲我司懸臂斗輪堆取料機在韓國電廠
