規格 | XZ200 | XZ250 | XZ315 | XZ400 | XZ500 | XZ630 | XZ800 | |||
槽體寬度 | m m | 200 | 250 | 315 | 400 | 500 | 630 | 800 | ||
輸 送 能 力 | a=4° | 水泥 | T/h | 22 | 40 | 70 | 130 | 220 | 320 | 400 |
生料 | 16 | 30 | 55 | 100 | 165 | 245 | 310 | |||
a=6° | 水泥 | 40 | 65 | 120 | 250 | 400 | 610 | 765 | ||
生料 | 30 | 55 | 90 | 185 | 300 | 455 | 565 | |||
a=8° | 水泥 | 50 | 80 | 140 | 300 | 470 | 720 | 900 | ||
生料 | 35 | 65 | 110 | 225 | 355 | 540 | 670 | |||
a=10° | 水泥 | 60 | 100 | 170 | 380 | 570 | 900 | 1080 | ||
生料 | 45 | 80 | 140 | 285 | 425 | 670 | 800 | |||
a=12° | 水泥 | 70 | 120 | 205 | 455 | 685 | 1080 | 1295 | ||
生料 | 50 | 95 | 165 | 340 | 510 | 805 | 960 | |||
槽體節長 | 標準節 | m m | 2000 | |||||||
非標準節 | m m | 250 | ||||||||
需要風壓 | KPa | 4-5.5 | ||||||||
需要風量 | m3/m2.min | 1.5-2 | ||||||||
透 氣 層 | 材質 | 合成纖維 | ||||||||
厚度 | m m | 4-6 | ||||||||
耐溫 | ℃ | 150 | ||||||||
徑向斷裂強度 | N/cm寬 | 4700 | ||||||||
阻力 | Pa | 800-1200(在2m3/m2.min條件下) |

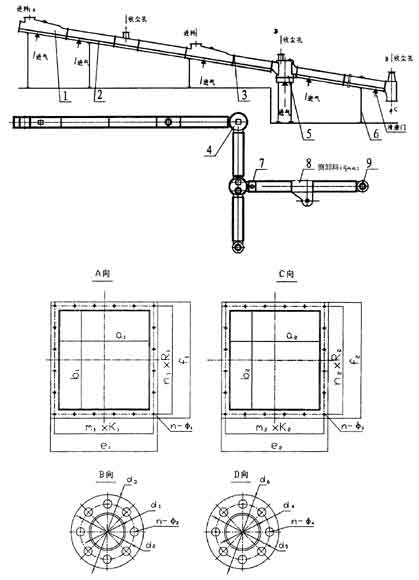

代號 | a1 | b1 | e1 | f1 | m1×R1 | n1×R1 | n-Φ1 | |||||||
型號 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 |
XZ200 | 120 | 200 | 120 | 150 | 210 | 280 | 210 | 230 | 2×86 | 4×63 | 2×86 | 3×66 | 8-Φ14.5 | 14-Φ12 |
XZ250 | 150 | 250 | 150 | 200 | 240 | 330 | 240 | 280 | 3×70 | 4×70 | 3×70 | 3×83 | 12-Φ14.5 | 14-Φ12 |
XZ315 | 150 | 250 | 150 | 250 | 240 | 330 | 240 | 330 | 3×70 | 4×75 | 3×70 | 4×75 | 12-Φ14.5 | 16-Φ12 |
XZ400 | 150 | 315 | 150 | 315 | 240 | 395 | 240 | 395 | 3×70 | 5×73 | 3×70 | 5×73 | 12-Φ14.5 | 20-Φ12 |
XZ500 | 200 | 400 | 200 | 400 | 290 | 480 | 290 | 480 | 3×88 | 6×75 | 3×88 | 6×75 | 12-Φ14.5 | 24-Φ12 |
XZ630 | 200 | 500 | 200 | 500 | 290 | 580 | 290 | 580 | 3×88 | 7×79 | 3×88 | 7×79 | 12-Φ14.5 | 28-Φ12 |
代號 | a2 | b2 | e2 | f2 | m2 × R2 | n2 × R2 | N - Φ3 | d1 | d2 | d3 | n-Φ2 | d4 | d5 | d6 | n- Φ 4 |
型號 | |||||||||||||||
XZ200 | 206 | 206 | 286 | 286 | 3 × 82 | 3 × 82 | 14 - Φ12 | 108 | 152 | 188 | 4 - Φ 12 | Φ130 | Φ160 | Φ190 | 6 - Φ 12 |
XZ250 | 256 | 256 | 336 | 336 | 4 × 75 | 4 × 75 | 16 - Φ12 | 108 | 152 | 188 | 4 - Φ 12 | Φ135 | Φ170 | Φ205 | 6 - Φ 12 |
XZ315 | 321 | 321 | 401 | 401 | 5 × 73 | 5 × 73 | 20 - Φ12 | 260 | 225 | 260 | 6 - Φ 12 | Φ190 | Φ225 | Φ260 | 8 - Φ 12 |
XZ400 | 406 | 406 | 486 | 486 | 6×75 | 6×75 | 24-Φ12 | 315 | 280 | 315 | 8-Φ12 | Φ245 | Φ280 | Φ315 | 8-Φ12 |
XZ500 | 506 | 506 | 586 | 586 | 7×79 | 7×79 | 28-Φ12 | 340 | 305 | 340 | 8-Φ12 | Φ270 | Φ305 | Φ340 | 8-Φ12 |
XZ630 | 638 | 638 | 738 | 738 | 8×86 | 8×86 | 32-Φ14.5 | 405 | 370 | 405 | 12-Φ12 | Φ355 | Φ395 | Φ435 | 12-Φ12 |
