一、 概述
電動流量控制閥與開關閥完全相同，只是驅動裝置不同，電動流量控制閥的驅動裝置是可調節的電動執行器。
電動流量控制閥常與氣動開關閥串聯使用。
二、 技術參數表
|
規格 項目部分 |
單位 |
B200/B250 |
B300 |
B400 |
|
|
閥體 |
流量 |
m3/h |
120 |
160 |
|
|
流速 |
m/s |
3 |
3 |
||
|
轉角θ |
度 |
71 |
71 |
||
|
外徑 |
mm |
260 |
280 |
||
|
長度 |
mm |
330 |
405 |
||
|
流通面積 |
r |
0.0148 |
0.025 |
||
|
電動 執行器 |
型號 |
DKJ-310或用戶自定 |
DKJ-310或用戶自定 |
DKJ-410或用戶自定 |
|
|
力矩 |
N.m |
250 |
250 |
600 |
|
|
輸入、輸出信號 |
mA |
0-10或4-20 |
0-10或4-20 |
0-10或4-20 |
|
|
電源 |
v |
~220 |
~220 |
~220 |
|
|
轉角 |
度 |
90 |
90 |
90 |
|
|
透 氣 層 |
材料 |
PETS-6 |
PETS-6 |
PETS-6 |
|
|
透氣面積 |
m2 |
0.05 |
0.07 |
0.09 |
|
|
耗氣量 |
m3/min |
0.5 |
0.5 |
0.5 |
|

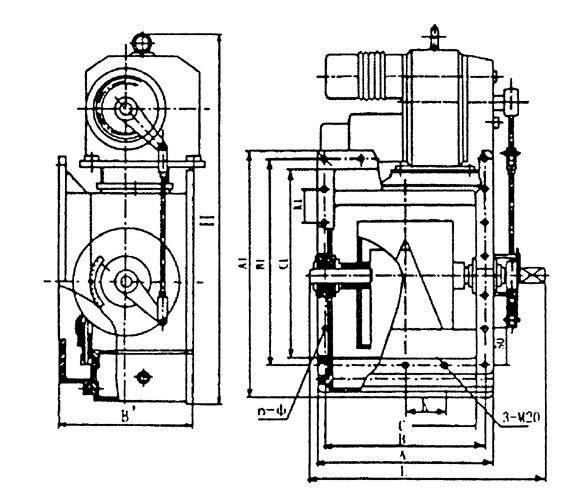

注：1、安裝斜度6度時的數據；2、外形安裝尺寸見氣動開關閥表二。
