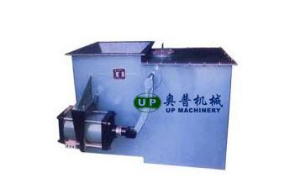

扇形閘門廣泛應用于建材、冶金、礦山、化工、電力等行業，是各類落料系統的控制裝置。
結構特點
結構簡單，由優質鋼板焊接而成，具有開啟靈活、無卡阻等特點。配有傳動定位裝置，可隨時根據工況
需要確定閘門的并啟角度，調節物料流量。特別適用于無粘度的固體粉料及小于Φ30mm顆粒料、晶體料的下
料輸送。
性能參數
|
適用介質 |
適用溫度 |
介質流速 |
|
晶體料、顆粒物料、粉狀物料 |
≤300℃ |
≤28/s |

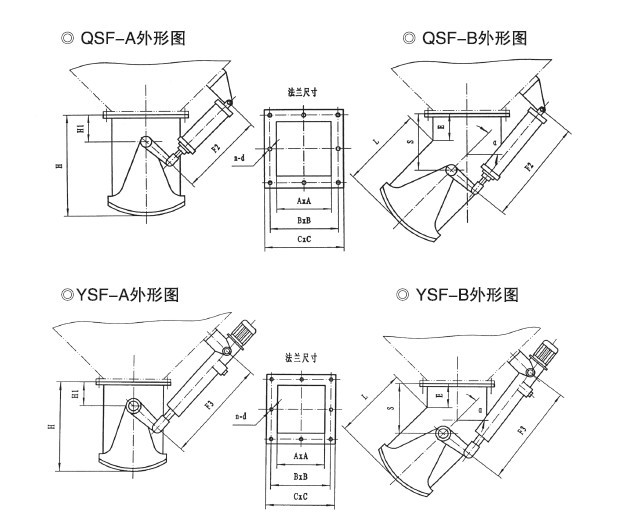

SF系列外形連接尺寸
|
A×A |
400×400 |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 |
|||||||
|
B×B |
455×455 |
555×555 |
655×655 |
755×755 |
855×855 |
955×955 |
1070×1070 |
|||||||
|
C×C |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 |
1130×1130 |
|||||||
|
H |
480 |
560 |
620 |
720 |
800 |
880 |
960 |
|||||||
|
H1 |
90 |
100 |
120 |
120 |
150 |
150 |
150 |
|||||||
|
E |
80 |
100 |
100 |
100 |
120 |
120 |
120 |
|||||||
|
n-d |
16-Φ12 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
28-Φ18 |
|||||||
|
F1 |
675 |
785 |
885 |
985 |
1120 |
1220 |
1320 |
|||||||
|
F2 |
605 |
715 |
815 |
915 |
1020 |
1120 |
1220 |
|||||||
|
F3 |
450 |
450 |
580 |
580 |
700 |
700 |
1225 |
|||||||
|
a |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
|
L |
450 |
430 |
550 |
530 |
620 |
600 |
690 |
670 |
750 |
730 |
810 |
790 |
870 |
850 |
|
S |
246 |
187 |
307 |
234 |
349 |
261 |
391 |
288 |
451 |
334 |
493 |
334 |
536 |
408 |
|
電動推桿 |
DTⅠA300-M P：0.37KW |
DTⅠA500-M P：0.75KW |
DTⅠA700-M P：0.75KW |
|||||||||||
|
氣動推桿 |
10A-5CBB80B |
10A-5CBB100B |
10A-5CBB125B |
|||||||||||
|
電液推桿 |
DYT300 P:0.37KW |
DYT500 P: 0.55KW |
DYT750 P: 0.75KW |
|||||||||||

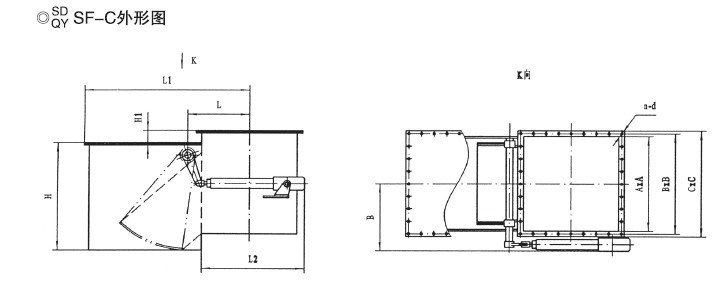

SF-C外形 連接尺寸
|
A×A |
400×400 |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 |
|||||||
|
B×B |
455×455 |
555×555 |
655×655 |
755×755 |
855×855 |
955×955 |
1070×1070 |
|||||||
|
C×C |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 |
1130×1130 |
|||||||
|
H |
480 |
560 |
620 |
720 |
800 |
880 |
960 |
|||||||
|
H1 |
90 |
100 |
120 |
120 |
150 |
150 |
150 |
|||||||
|
E |
80 |
100 |
100 |
100 |
120 |
120 |
120 |
|||||||
|
n-d |
16-Φ12 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
28-Φ18 |
|||||||
|
F1 |
675 |
785 |
885 |
985 |
1120 |
1220 |
1320 |
|||||||
|
F2 |
605 |
715 |
815 |
915 |
1020 |
1120 |
1220 |
|||||||
|
F3 |
450 |
450 |
580 |
580 |
700 |
700 |
1225 |
|||||||
|
a |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
45° |
60° |
|
L |
450 |
430 |
550 |
530 |
620 |
600 |
690 |
670 |
750 |
730 |
810 |
790 |
870 |
850 |
|
S |
246 |
187 |
307 |
234 |
349 |
261 |
391 |
288 |
451 |
334 |
493 |
334 |
536 |
408 |
|
電動推桿 |
DTⅠA300-M P：0.37KW |
DTⅠA500-M P：0.75KW |
DTⅠA700-M P：0.75KW |
|||||||||||
|
氣動推桿 |
10A-5CBB80B |
10A-5CBB100B |
10A-5CBB125B |
|||||||||||
|
電液推桿 |
DYT300 P:0.37KW |
DYT500 P: 0.55KW |
DYT750 P: 0.75KW |
|||||||||||
工作原理
扇形閘門由本體、扇形閘板、軸、密封、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋
轉開啟，物料隨即下落。待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀?br />
使用說明
•安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
•運行時請辨清扇形閘板開關方向。執行機構請正確接線。
•若長期存放應使設備處于若閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。
訂貨須知
•選用訂貨時，請參照產品樣本注明產品規格、型號及技術參數（使用溫度、設備工況、介質性質等）。
•樣本所示產品圖例及表格中所列傳動裝置號為我公司普通基本配置，不帶任何相關配件．您若有特殊要求（防
爆、戶外），請?jiān)诤贤凶⒚鳌?br /> •表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
