GX型螺旋輸送機
概述
GX型螺旋輸送機是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本機具有結構簡單,外形尺寸小,成本低,
操作安全,能按工藝要求滿足多點進料和排料。
技術性能與技術參數
規格 |
主要技術性能 |
驅動裝置 |
重量 (kg) |
|||||
直徑 |
長度 |
產量 (水泥) (噸/時) |
轉速 (轉,分) |
減速機 |
電動機 |
|||
型號 |
速比 |
型號 |
功率 (kw) |
|||||
GX200 |
~10 |
9 |
60 |
JZQ250 |
23. 34 |
Y90S-4 |
1.1 |
726 |
GX200 |
~20 |
9 |
60 |
JZQ250 |
23. 34 |
Y90L-4 |
1.5 |
1258 |
GX250 |
~10 |
15.6 |
60 |
JZQ250 |
23. 34 |
YlOOL2-4 |
2.2 |
960 |
Gx250 |
~20 |
15.6 |
60 |
JZQ250 |
23. 34 |
Y100L1-4 |
3 |
1750 |
GX300 |
~10 |
21.2 |
60 |
JZQ350 |
23. 34 |
Y100L2-4 |
3 |
1373 |
GX300 |
~20 |
21.2 |
60 |
JZQ350 |
23. 34 |
Y112M-4 |
4 |
2346 |
GX400 |
~10 |
51 |
60 |
JZQ400 |
23. 34 |
Y132S-4 |
5.5 |
1911 |
GX400 |
~20 |
51 |
60 |
JZQ500 |
23. 34 |
Y160M-4 |
11 |
2049 |
Gx500 |
~10 |
87.5 |
60 |
JZQ400 |
23. 34 |
Y132M-4 |
7.5 |
2381 |
GX500 |
~20 |
87.5 |
60 |
JZQ650 |
23. 34 |
Y180M-4 |
18.5 |
5389 |
Gx600 |
~10 |
134.2 |
45 |
JZQ750 |
23. 34 |
Y180L-4 |
22 |
3880 |
Gx600 |
~10 |
134.2 |
45 |
JZQ850 |
23. 34 |
Y250M-4 |
55 |
7090 |
GX型螺旋輸送機的制法和裝法說明
GX螺旋機按使用場合要求的不同,分為S制法和D制法兩種。
S制法—帶有實體螺旋面的螺旋,其螺距等于直徑的0.8倍。
D制法—帶有帶式螺旋面的螺旋,其螺距等于直徑。
GX螺旋機按驅動裝置裝配方法的不同,分為右裝和左裝兩種:
右裝—站在電動機尾部向前看,減速器低速軸在電動機的右側。
左裝—站在電動機尾部向前看,減速器低速軸在電動機的左側。
GX螺旋機的出料口有方形出料口、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向,隨安裝不同
而分右裝、左裝兩種:
右裝—站在螺旋機頭節往尾節看,拉板向右拉開。
左裝—站在螺旋機頭節往尾節看,拉板向左拉開。
GX型螺旋輸送機安裝尺寸及長度組合

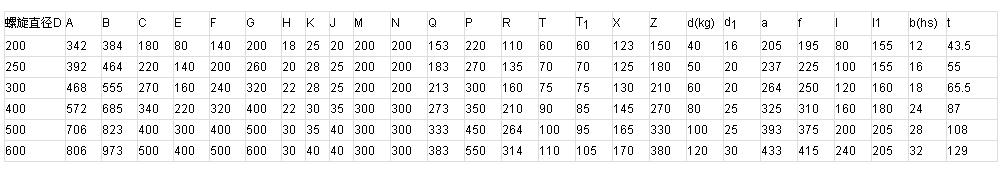

(一)外形及安裝尺寸
螺旋輸送機長度
單位:mm
注:
1、螺旋機輸送長度及尺寸L均見表二表三。
2、圖中n×500為蓋卡子尺寸,n值視螺旋長度而定。
3、圖中尺寸p為進出料口中心線。
進出料口裝置
1、進料口
螺旋直徑 |
A |
B |
C |
C1 |
t |
d |
重量kg |
圖號 |
200 |
220 |
306 |
272 |
100 |
3 |
9 |
3.64 |
GX20□10□00 |
250 |
270 |
356 |
330 |
120 |
3 |
9 |
4.8 |
GX25□10□00 |
300 |
320 |
428 |
386 |
140 |
4 |
13 |
8.88 |
GX30□10□00 |
400 |
450 |
528 |
492 |
160 |
4 |
13 |
12.42 |
GX40□10□00 |
500 |
528 |
662 |
612 |
160 |
4 |
17 |
16.56 |
GX50□10□00 |
600 |
628 |
762 |
720 |
180 |
4 |
17 |
21.2 |
GX60□10□00 |

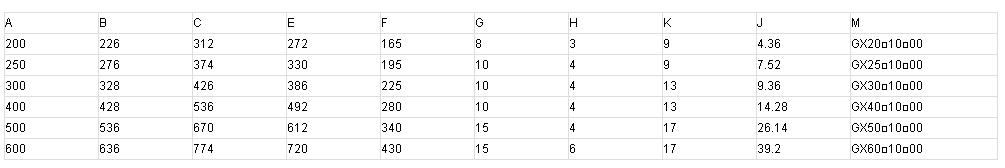

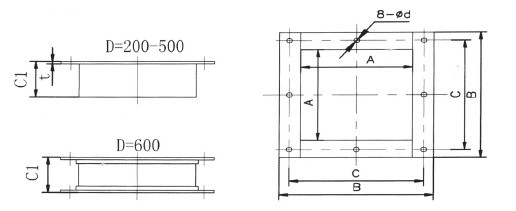

2、方形出料口
注:螺旋直徑為600毫米時,出料口采用角鋼結構。
手推式出料口與齒條式出料口尺寸本樣中略去,顧客函索即復。

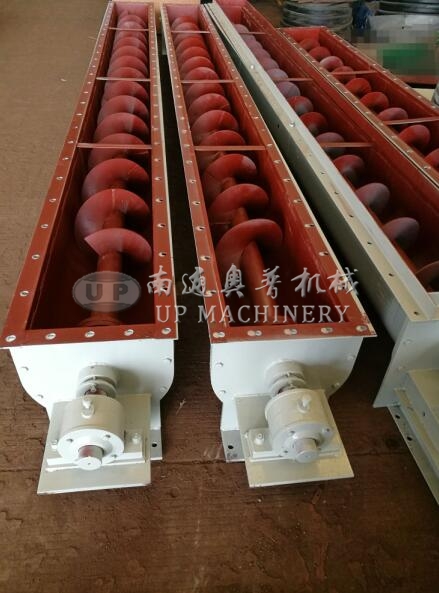

LS型螺旋輸送機
●特點
LS型螺旋輸送機(以下簡稱螺旋機)結構新穎,技術指標先進,頭部、尾部軸承移至殼外,中間吊軸承采用
滾動,滑動可以互換的兩種結構,均設防塵密封裝置,出料端設有清掃裝置,整機噪聲低、適應性強,操作
維修方便,進出料口位置布置靈活。
●應用范圍:
螺旋機被廣泛使用在各種工業部門,如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行
業;適用于水平或小于20°傾角,輸送粉狀、粒狀和小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、砂子
等,物料溫度200℃以下。
螺旋機不宜輸送易變質的、粘性大的、易結塊的物料,因為這些物料在輸送時會粘結在螺旋上,并隨之旋轉
而不向前移動或者在吊軸承處形成物料的積塞,而使螺旋機不能正常工作。
LS型螺旋機螺旋直徑從100毫米到800毫米,共有九種規格,長度從4米到70米,每隔0.5米一檔,選型時符
合標準公稱長度,特殊需要可在選配節中另行提出。
按旋機驅動方式分為兩種:
C1制法—螺旋機長度小于35m時,單端驅動。
C2制法—螺旋機大于35m時,雙端驅動。
按螺旋機中間吊軸承種類分為:
M1-為滾動吊軸承,采用80000型密封軸承,軸蓋上另有防塵密封結構,常用在不易加油,不加油或油對物
料有污染的地方,密封效果好,吊軸承壽命長,輸送物料溫度≤80℃(訂貨時可不注明)。
M2-為滑動吊軸承,設防塵密封裝置,常用在輸送物料溫度比較高(>80℃),或輸送液狀物料。

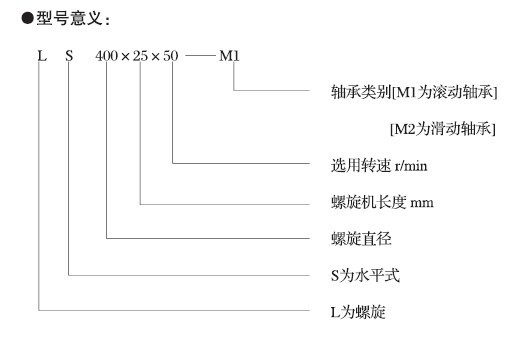

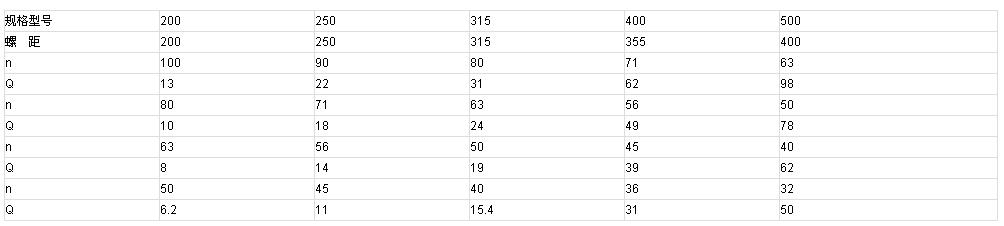

LS型螺旋輸送機規格、技術參數
注:1、n——轉速r/min(偏差允許在10%范圍內);
2、Q——輸送量m3/h。

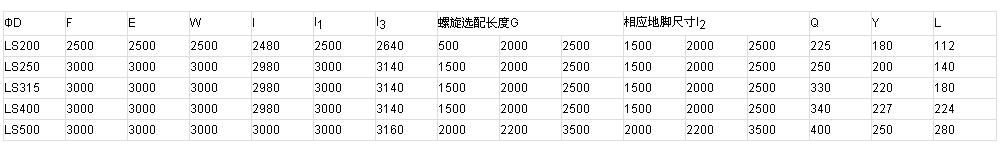

外形尺寸圖及外形尺寸表

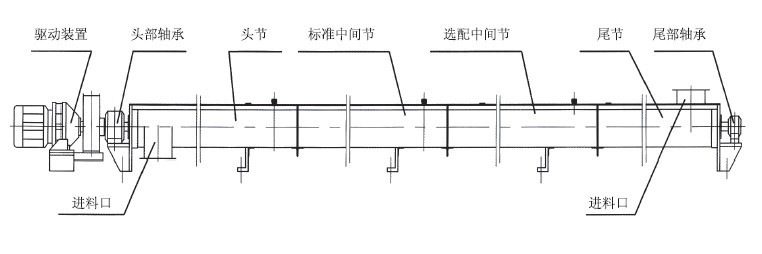

螺旋輸送機總體布置:
一臺螺旋機通常按驅動裝置、頭節、若干標準中部節,選配中間節,尾節順序組成,除頭節機殼和選配
節外,各節螺旋及機殼均具有互換性,在出料端螺旋有清料裝置,安裝時注意位置。
驅動裝置由一臺行星擺錢針輪減速電機(或JTC減速電機)或選用JZQ型減速機承擔,在頭節前部裝有止
推軸承,可承受移動物料時而產生的軸向力,頭節機殼內設吊軸承及底座,每一中間節安有一只吊軸承用以支
撐螺旋軸,吊軸承內裝有向心球軸承(或整體滑動軸承),在尾節后部裝有滾動(滑動)軸承用以支撐螺旋軸
和補充螺旋長度的誤差,安裝時應從頭部開始,順序進行。
在總體布置時還應注意,不要使底座和出料口布置在機殼接頭的法蘭處,進料口也不應布置在吊軸承的上
方,如果因為開出料口影響底座的安排而不能遵循本原則時,使用單位應繪制螺旋機總圖。

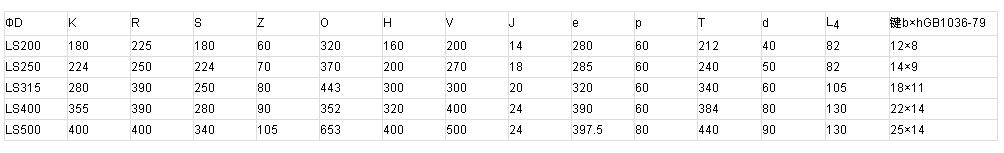

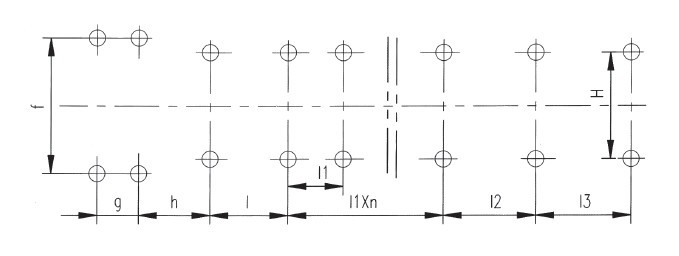

1、驅動裝置及地腳尺寸:
(1) 減速機選用XWD型的驅動裝置
2、進出料口
螺旋機進料口、卸料口由用戶現場開,一般應從尾部進料,端部出料,也可從端部進料、由尾部出料;若需
從中部加料,兩端卸料,或從兩端加料,中部卸料,訂貨時需來簡圖。

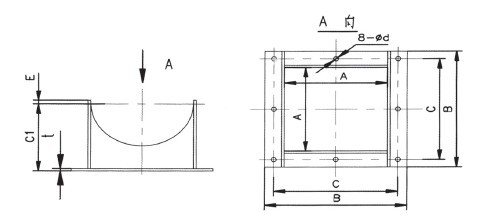

(1)進料口
進料口的結構表示如下圖,進料口是用以連接螺旋機和進料漏斗的部件,其由蓋扣夾緊在機蓋上,也可用焊
接的方法與機蓋相聯,裝置進料口時應在所裝的機蓋上按進料口內孔尺寸開孔。

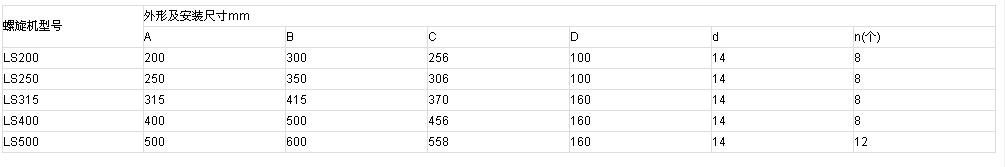

LS型螺旋機進料口的外形與安裝尺寸
(2)出料口

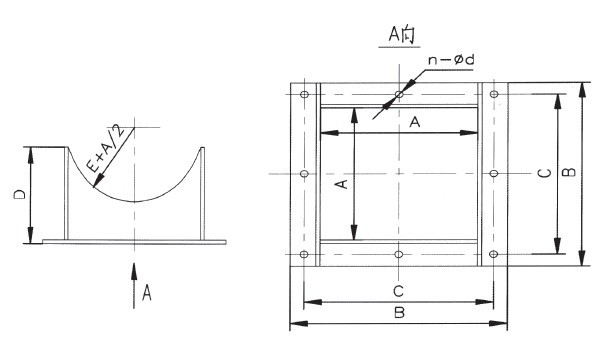

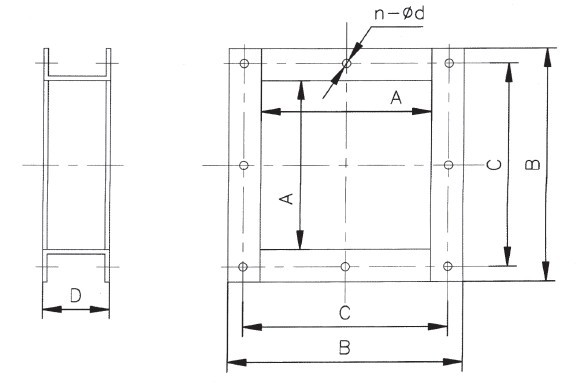

出料口的結構表示如下圖,其系由鋼板折成的方形管及法蘭焊接而成,它不帶能關閉的出料口控制機構,在使用
時將出料口焊于機殼上,其法蘭面與溜槽法蘭相聯,裝配出料口的機殼還應按出料口的內孔尺寸開孔。

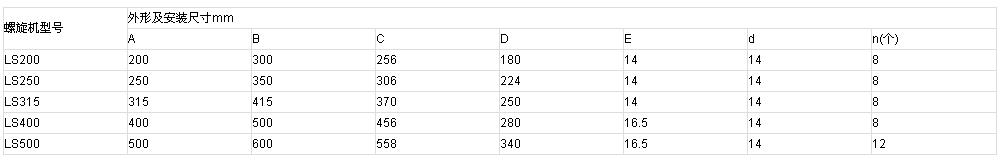

LS型螺旋機出料口的外形及安裝尺寸(見表五)

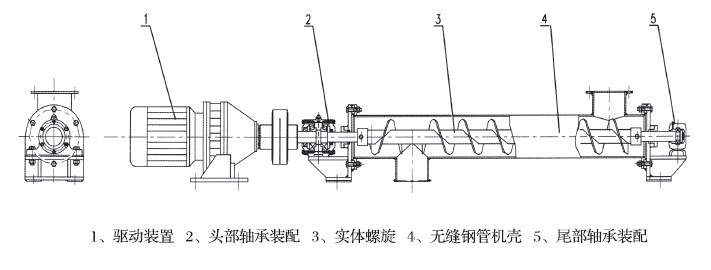

另:本廠還在原LS型螺旋輸送機基礎上改進生產有GLS系列管式螺旋輸送機,其密封性能、控料性能較LS型螺旋
輸送機有較大提高,特別適用于輸送各種流動性較好的粉狀物料,其結構型式見下圖:
