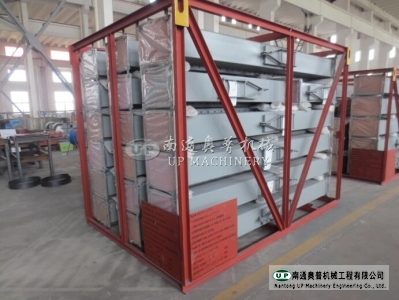

奧普公司空氣輸送斜槽的工作原理及使用，安裝 輸送料槽概況： 空氣輸送斜糟適用有于輸送水泥等易流態化粉狀物料，對粒度大、水分多、流態化性能差的物料不宜使用?？諝廨斔托痹阋愿邏弘x心風機為動力源，使密閉輸送斜槽中的物料保持流態化向傾斜向下的一端緩慢的流動。本機主體部分無傳動部件，密封操作管理方便，設備重量輕，電耗少，輸送能力大，容易改變輸送方向，采用新型涂淪透氣層等優點。 安裝： 1、一般直線輸送安裝進出料向下傾斜6--10度，上下槽體及各槽銜接處做到切實可靠的密封 2、需轉彎用90度彎（分左右） 3、需分岔用三通槽或四通槽并在分岔后加載氣閥。以控制流態化物料的流向，保證物料“允氣”用風，停用段則能減少風量耗費 4、輸送線過長或分岔后的下槽體側面再加風機空氣斜槽的耗氣量計算公式如下： 單位面積透氣層的耗氣量一般為—斜槽寬度mm；L—空氣輸送斜槽長度m。 5、空氣輸送斜糟排風在出料槽上槽體排風，經排風管道后應進入小型布袋除塵口，其風量為所需風量的1.5倍,排風口處上槽壓力要求保持再0左右。 使用及維修： 1、開機時先開風機再加料，關機時先停止加料，待料送完（或接近送完）后再停風機，分岔上的風機不用時停機； 2、輸送槽應保持密封，如有漏氣、漏粉應檢修； 3、更換滌綸透氣層時： a、裁剪，按要求的尺寸將透氣層裁剪好，用電熨斗（或加熱的鋼條）將切口處加熱封鎖，防止擴散； b、打孔，用略小于安裝螺栓直徑的鐵棍加熱，在透氣層四周需要穿孔的部位穿孔。穿孔時注意不要讓明火燒壞透氣層。若用鉆機打孔時，鉆機后要用熱鐵棍將孔周熨熱封鎖，以防止脫散； c、將透氣層平鋪于沖箱上，穿過螺栓，四周加鐵條壓緊，擰緊螺冒即可使用； d、壓條（或法蘭）應去 刺，焊接處磨干； e、為保證密封，可在透氣層下表面四周涂抹高分子密封膠（或加10毫米厚毛氈墊），我公司生產的空氣輸送斜糟是現在市場上質量和服務比較優質的產品，希望廣大客戶前來選購。
概述
空氣輸送斜槽是一種廣泛地應用于輸送干燥粉狀物料的氣力輸送設備。在水泥工業中常用輸送水泥和生料粉。斜槽在輸送物料中因沒有轉動部件，易于維護，密封性好，無噪音，操作安全可靠。耗電少，改變輸送方向方便，并能多點喂料和多點卸料而得到廣泛的應用。斜槽的主要構件是槽體和透氣層，本系列產品采用PET5-6（滌綸）型合成纖維織物作為透氣層，這是一種新型透氣材料。它具有耐高溫（可達150℃）、耐腐蝕、耐磨損、吸濕性低、重量輕、表面平整、使用壽命長等優點。
技術性能
1、輸送物料：含水量≤1%．溫度≤150℃的干燥的粉狀物料
2、輸送能力：輸送水泥及生料成品時的輸送能力如下表所列
技術參數表
|
規格 |
XZ200 |
XZ250 |
XZ315 |
XZ400 |
XZ500 |
XZ630 |
XZ800 |
|||
|
輸 送 能 力 |
槽體寬度 |
mm |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
|
|
α=4° |
水泥 |
t/h |
22 |
40 |
70 |
130 |
220 |
320 |
400 |
|
|
生料 |
16 |
30 |
55 |
100 |
165 |
245 |
310 |
|||
|
α=6° |
水泥 |
40 |
65 |
120 |
250 |
400 |
610 |
765 |
||
|
生料 |
30 |
55 |
90 |
185 |
300 |
455 |
565 |
|||
|
α=8° |
水泥 |
50 |
80 |
140 |
300 |
470 |
720 |
900 |
||
|
生料 |
35 |
65 |
110 |
225 |
355 |
540 |
670 |
|||
|
α=10° |
水泥 |
60 |
100 |
170 |
380 |
570 |
900 |
1080 |
||
|
生料 |
45 |
80 |
140 |
285 |
425 |
670 |
800 |
|||
|
α=12° |
水泥 |
70 |
120 |
205 |
455 |
685 |
1080 |
1295 |
||
|
生料 |
50 |
95 |
165 |
340 |
510 |
805 |
960 |
|||
|
槽體節長 |
標準節 |
mm |
2000 |
|||||||
|
非標準節 |
mm |
n×250 |
||||||||
|
需要風壓 |
KPa |
4-5.5 |
||||||||
|
透 氣 層 |
需要風量 |
生料 |
m3/m2·Min |
1.5-2 |
||||||
|
材質 |
水泥 |
合成纖維 |
||||||||
|
厚度 |
生料 |
mm |
4-6 |
|||||||
|
耐溫 |
水泥 |
℃ |
150 |
|||||||
|
徑向斷裂強度 |
生料 |
N/cm寬 |
4700 |
|||||||
|
阻力 |
水泥 |
Pa |
800-1200（在2m3/m2·min條件下） |
|||||||
|

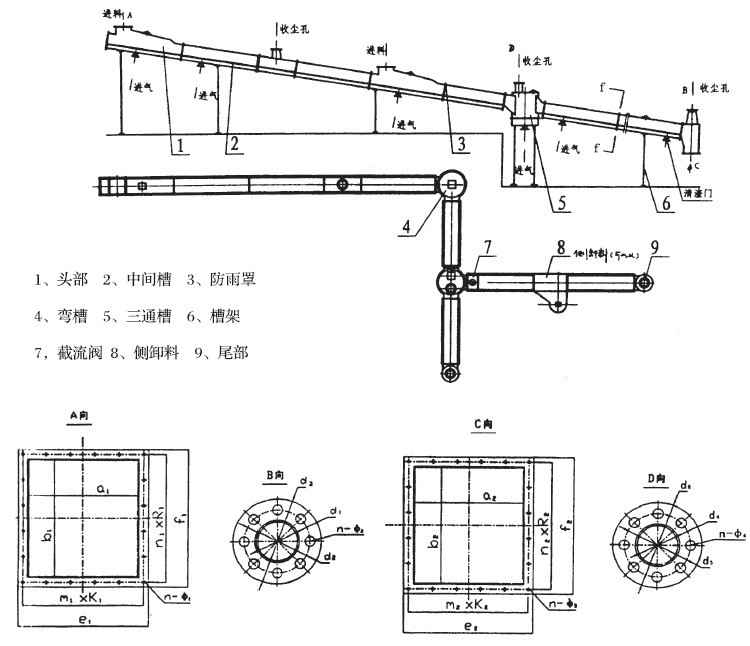

a1 |
b1 |
e1 |
f1 |
m1x R1 |
n1×R1 |
nxΦ1 |
||||||||
|
I型 |
II型 |
I型 |
II型 |
I型 |
II型 |
I型 |
II型 |
I型 |
II型 |
I型 |
II型 |
I型 |
II型 |
|
|
XZ200 |
120 |
200 |
120 |
150 |
210 |
280 |
210 |
230 |
2×86 |
4×63 |
2×86 |
3×66 |
8-Φ14.5 |
14-Φ12 |
|
XZ250 |
150 |
250 |
150 |
200 |
240 |
330 |
240 |
280 |
2×70 |
4×70 |
3×70 |
3×83 |
12-Φ14.5 |
14-Φ12 |
|
XZ315 |
150 |
250 |
150 |
250 |
240 |
330 |
240 |
330 |
3×70 |
4×75 |
3×70 |
4×75 |
12-Φ14.5 |
16-Φ12 |
|
XZ400 |
150 |
315 |
150 |
315 |
240 |
395 |
240 |
395 |
3×70 |
5×73 |
3×70 |
5×73 |
12-Φ14.5 |
20-Φ12 |
|
XZ500 |
200 |
400 |
200 |
400 |
290 |
480 |
290 |
480 |
3×88 |
6×75 |
3×88 |
6×75 |
12-Φ14.5 |
24-Φ12 |
|
XZ630 |
200 |
500 |
200 |
500 |
290 |
580 |
290 |
580 |
3×88 |
7×79 |
3×88 |
7×79 |
12-Φ14.5 |
28-Φ12 |
|
a2 |
b2 |
e2 |
f2 |
m2×R2 |
N2×R2 |
n×Φ3 |
d1 |
d2 |
d3 |
n×Φ2 |
d4 |
d5 |
d6 |
n×Φ4 |
|
|
XZ200 |
206 |
206 |
286 |
286 |
3×82 |
3×82 |
14-Φ12 |
108 |
152 |
188 |
4-Φ12 |
Φ130 |
Φ160 |
Φ190 |
6-Φ12 |
|
XZ250 |
256 |
256 |
336 |
336 |
4×75 |
4×75 |
16-Φ12 |
108 |
152 |
188 |
4-Φ12 |
Φ135 |
Φ170 |
Φ205 |
6-Φ12 |
|
XZ315 |
321 |
321 |
401 |
401 |
5×73 |
5×73 |
20-Φ12 |
200 |
225 |
260 |
6-Φ12 |
Φ190 |
Φ225 |
Φ260 |
8-Φ12 |
|
XZ400 |
406 |
406 |
486 |
486 |
6×75 |
6×75 |
24-Φ12 |
219 |
280 |
315 |
8-Φ12 |
Φ245 |
Φ280 |
Φ340 |
8-Φ12 |
|
XZ500 |
506 |
506 |
586 |
586 |
7×79 |
7×79 |
28-Φ12 |
260 |
305 |
340 |
8-Φ12 |
Φ270 |
Φ305 |
Φ340 |
8-Φ12 |
|
XZ630 |
638 |
638 |
738 |
738 |
8×86 |
8×86 |
32-Φ14.5 |
325 |
370 |
405 |
12-Φ12 |
Φ355 |
Φ395 |
Φ435 |
12-Φ12 |
