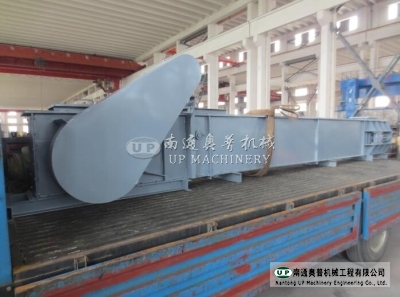

波狀擋邊膠帶輸送機是一種新型的散裝物料連續輸送設備,可廣泛應用于煤炭、化工、電力、建材、冶金、輕工、糧食、港口等行業。具有通用帶式輸送機結構簡單、運行可靠、維修方便等優點,又具有可大傾角輸送、結構緊湊、占地少等特點,因而是大傾角(甚至垂直)輸送的理想設備。
結構特點
波狀擋邊帶由機帶、擋板和隔板組成。機帶的外觀與普通輸送帶相同。但具有更大的橫向剛度。擋邊做成波狀是為了使輸送帶能繞過滾筒和凸、凹弧區段,以滿足輸送線路的要求。波的形狀有正弦波、方波、w形波等。在兩擋邊之間的機帶上,有按一定間距布置的隔板。隔板按其不同的斷面可分為T型、c型、TC型。T型適用于傾角β≤40°的場合;C型適用于傾角β>40°,且物料流動性較好的場合;TC型適用于傾角β>40°,物料粘性大、粒度較大的場合。
型號說明
主要性能參數
1、帶寬: 500、 650、 800
2、擋邊高: 80、 100、 125、 160、 200
3、橫隔板間距: 126、252、 378
4,帶速(m/s):0.80、1.00、1.25、1.60、2.00、2.50
5、傾角β(°): 30、 35、 40、 45、 50、 55、 60、 65、 70、 75
6、輸送能力(M3/H):5.6~430
7、功率(KW):1.5、2.2、3.0、4.0、5.5、7.5、11.0、15.0、18.5、22.0
機型的選用
選用擋邊帶式輸送機要解決的主要問題是根據被輸送物料的性質和需要的輸送能力來決定選用帶寬B、擋邊高度H、橫隔板間距ts、帶速V、驅動功率P再根據工藝布置選定輸送機傾角α和機型。
輸送物料的最大粒度
帶寬B |
擋邊高H |
橫隔板間距ts |
輸送機傾角β |
|||||||||
30° |
35° |
40° |
45° |
50° |
55° |
60° |
65° |
70° |
75° |
|||
500 |
80 |
126 |
80 |
80 |
80 |
80 |
80 |
60 |
60 |
60 |
60 |
60 |
252 |
100 |
100 |
80 |
80 |
80 |
60 |
60 |
60 |
60 |
60 |
||
100 |
126 |
80 |
80 |
80 |
80 |
80 |
60 |
60 |
60 |
60 |
60 |
|
252 |
120 |
120 |
100 |
120 |
120 |
75 |
75 |
75 |
75 |
75 |
||
125 |
252 |
150 |
150 |
120 |
120 |
120 |
90 |
90 |
90 |
90 |
90 |
|
378 |
150 |
150 |
120 |
120 |
120 |
90 |
90 |
90 |
90 |
90 |
||
650 |
100 |
126 |
80 |
80 |
80 |
80 |
80 |
60 |
60 |
60 |
60 |
60 |
252 |
150 |
150 |
120 |
120 |
120 |
90 |
90 |
90 |
90 |
90 |
||
125 |
252 |
150 |
150 |
120 |
120 |
120 |
90 |
90 |
90 |
90 |
90 |
|
378 |
150 |
150 |
120 |
120 |
120 |
90 |
90 |
90 |
90 |
90 |
||
160 |
252 |
160 |
160 |
120 |
120 |
120 |
90 |
90 |
90 |
90 |
90 |
|
378 |
180 |
180 |
140 |
140 |
140 |
110 |
110 |
110 |
110 |
110 |
||
800 |
125 |
252 |
160 |
160 |
160 |
160 |
160 |
130 |
130 |
130 |
130 |
130 |
378 |
150 |
150 |
120 |
120 |
120 |
90 |
90 |
90 |
90 |
90 |
||
160 |
252 |
160 |
160 |
160 |
160 |
160 |
130 |
130 |
130 |
130 |
130 |
|
378 |
220 |
220 |
180 |
180 |
180 |
150 |
150 |
150 |
150 |
150 |
||
200 |
252 |
160 |
160 |
160 |
160 |
160 |
130 |
130 |
130 |
130 |
130 |
|
378 |
250 |
250 |
220 |
220 |
220 |
190 |
190 |
190 |
190 |
190 |
選用帶速表
檔邊高H(mm) |
≤125 |
≤200 |
|||||
輸送機傾角β |
≤35 |
≤50 |
≤75° |
≤35° |
≤50 |
≤75° |
|
粒度 |
≤100 |
2.00 |
1.60 |
1.25 |
2.50 |
1.60 |
1.25 |
≤160 |
1.60 |
1.25 |
1.00 |
2.00 |
1.60 |
1.25 |
|
≤200 |
- |
- |
- |
1.60 |
1.00 |
0. 80 |
常用物料堆積密度ρ
物料名稱 |
煤 |
煤渣 |
焦炭 |
錳礦 |
黃鐵礦 |
富鐵礦 |
貧鐵礦 |
鐵精礦 |
白云石 |
松散密度 |
0.8-1.0 |
0.6-0.9 |
0.5-0.7 |
1.7-1.8 |
2.0 |
2.5 |
2.0 |
1.6-2.5 |
1.2-1.6 |
物料名稱 |
小塊石灰石 |
燒結混合料 |
砂 |
碎石和礫石 |
干松泥土 |
鹽 |
粉狀生石灰 |
粉狀生石灰 |
石灰石 |
松散密度 |
1.2-1.5 |
1.6 |
1.6 |
1.8 |
1.2 |
0.8-1.2 |
0.55 |
0.55 |
1.6-2.0 |
輸送能力Q
表中的輸送能力單位為m3/h,乘以相應的物料堆積密度ρ(t/m3)即為t/h。
帶寬B(mm) | 擋邊帶寬H(mm) | 橫隔板 間距ts(mm) | 速度V(m/s) | 輸送機傾角β | |||||||||
30° | 35° | 40° | 45° | 50° | 55° | 60° | 65° | 70° | 75° | ||||
輸送能力Q(m3/h) | |||||||||||||
500 | 80 | 126 | 0.80 | 28 | 25.6 | 22.5 | 20 | 18.4 | 16.8 | 15.2 | 13.6 | 12 | 11.2 |
1.00 | 35 | 32 | 28 | 25 | 23 | 21 | 19 | 17 | 15 | 14 | |||
1.25 | 43.75 | 40 | 35 | 31.25 | 28.75 | 26.25 | 23.75 | 21.25 | 18.75 | 17.5 | |||
1.60 | 56 | 51.2 | 44.8 | 40 | 36.8 | 33.6 | 30.4 | 27.2 | 24.8 | 22.4 | |||
2.00 | 70 | 64 | 56 | 50 | 46 | 42 | 38 | 34 | 30 | 28 | |||
2.50 | 87.5 | 80 | 70 | 62.5 | 57.5 | 52.5 | 47.5 | 42.5 | 37.5 | ||||
252 | 0.80 | 15.2 | 12.8 | 11.2 | 10.4 | 8.8 | 8 | 7.2 | 6,4 | 6 | 5.6 | ||
1.00 | 19 | 16 | 14 | 13 | 11 | 10 | 9 | 8 | 7.5 | 7 | |||
0.25 | 23.75 | 20 | 17.5 | 16.25 | 13.75 | 12.5 | 11.25 | 10 | 9.375 | 8.75 | |||
1.60 | 30.4 | 25.6 | 22.4 | 20.8 | 17.6 | 16 | 14.4 | 12.8 | 12 | 11.2 | |||
2.00 | 38 | 32 | 28 | 26 | 22 | 20 | 18 | 16 | 15 | 14 | |||
2.50 | 47.5 | 40 | 35 | 32.5 | 27.5 | 25 | 22.5 | 20 | 18.75 | 17.5 | |||
100 | 126 | 0.80 | 41.6 | 39.2 | 36 | 32.8 | 30.4 | 27.2 | 24.8 | 22.4 | 20 | 18,4 | |
1.00 | 52 | 49 | 45 | 41 | 38 | 34 | 31 | 28 | 25 | 23 | |||
1.25 | 65 | 61.25 | 56.25 | 51.25 | 47.5 | 42.5 | 38.75 | 35 | 31.25 | 28.75 | |||
1.60 | 83.2 | 78.4 | 72 | 65.6 | 60.8 | 54.4 | 49.2 | 44.8 | 40 | 36.8 | |||
2.00 | 104 | 98 | 90 | 82 | 76 | 68 | 62 | 56 | 50 | 46 | |||
2.50 | 130 | 122.5 | 112.5 | 102.5 | 95 | 85 | 77.5 | 70 | 62.5 | 57.5 | |||
252 | 0.80 | 24.8 | 21.6 | 19.2 | 16.8 | 15.2 | 13.6 | 12 | 11.2 | 9.6 | 8.8 | ||
1.00 | 31 | 27 | 24 | 21 | 19 | 17 | 15 | 14 | 12 | 11 | |||
1.25 | 38.75 | 33.75 | 30 | 26.25 | 23.75 | 21.25 | 18.75 | 17.5 | 15 | 13.75 | |||
1.60 | 49.6 | 43.2 | 38.4 | 336 | 30.4 | 27.2 | 24.8 | 22.4 | 19.2 | 17.6 | |||
2.00 | 62 | 54 | 48 | 42 | 38 | 34 | 30 | 28 | 24 | 22 | |||
2.50 | 77.5 | 76.5 | 60 | 52.5 | 47.5 | 42.5 | 37.5 | 35 | 30 | 27.5 | |||
125 | 252 | 0.80 | 36.8 | 32 | 28 | 24.8 | 22.4 | 20 | 18.4 | 16.8 | 15.2 | 13.6 | |
1.00 | 46 | 40 | 35 | 31 | 28 | 25 | 23 | 21 | 19 | 17 | |||
1.25 | 57.5 | 50 | 43.75 | 38.75 | 35 | 31.25 | 28.75 | 26.25 | 23.75 | 21.25 | |||
1.60 | 73.6 | 64 | 56 | 49.6 | 44.8 | 40 | 36.8 | 33.6 | 30.4 | 27.2 | |||
2.00 | 92 | 80 | 70 | 62 | 56 | 50 | 46 | 42 | 38 | 34 | |||
2.50 | 115 | 100 | 87.5 | 77.5 | 70 | 62.5 | 57.5 | 53.5 | 47.5 | 42.5 | |||
378 | 0.80 | 24.8 | 21.8 | 18.4 | 16.8 | 15.2 | 13.6 | 12 | 11.2 | 10.4 | 8.8 | ||
1.00 | 31 | 27 | 23 | 21 | 19 | 17 | 15 | 14 | 13 | 11 | |||
1.25 | 38.75 | 33.75 | 28.75 | 26.25 | 23.75 | 21.25 | 18.75 | 17.5 | 16.25 | 13.75 | |||
1.60 | 49.6 | 43.2 | 36.8 | 33.6 | 30,4 | 27.2 | 24.8 | 22.4 | 20.8 | 17.6 | |||
2.00 | 62 | 54 | 46 | 42 | 38 | 34 | 30 | 28 | 26 | 22 | |||
2.50 | 77.5 | 67.5 | 57.5 | 53.5 | 47.5 | 42.5 | 37.5 | 35 | 32.5 | 27.5 | |||
650 | 100 | 126 | 0.80 | 60 | 56 | 52 | 47.2 | 42.4 | 39.2 | 352 | 32 | 28.8 | 25.6 |
1.00 | 75 | 70 | 65 | 59 | 54 | 49 | 44 | 40 | 36 | 32 | |||
1.25 | 93.75 | 87.5 | 81.25 | 73.7 | 67.5 | 61.25 | 55 | 50 | 45 | 40 | |||
1.60 | 120 | 112 | 104 | 94.4 | 86.4 | 78.4 | 70.4 | 64 | 57.6 | 51.2 | |||
2.00 | 150 | 140 | 130 | 118 | 108 | 98 | 88 | 80 | 72 | 64 | |||
2.50 | 187.5 | 175 | 162.5 | 147.4 | 135 | 122.5 | 110 | 100 | 90 | 80 | |||
252 | 0.80 | 35.2 | 30.4 | 27.2 | 24 | 21.6 | 19.2 | 17.6 | 16 | 14.4 | 12.8 | ||
1.00 | 44 | 38 | 34 | 30 | 27 | 24 | 22 | 20 | 18 | 16 | |||
1.25 | 55 | 47.5 | 42.5 | 37.5 | 33.7 | 30 | 27.5 | 25 | 22.5 | 20 | |||
1.60 | 70.4 | 54.4 | 54.4 | 48 | 43.2 | 38.4 | 35.2 | 32 | 28.8 | 25.6 | |||
2.00 | 88 | 76 | 68 | 60 | 54 | 48 | 44 | 40 | 36 | 32 | |||
2.50 | 110 | 95 | 85 | 75 | 67.4 | 60 | 55 | 50 | 45 | 40 | |||
125 | 252 | 0.80 | 52.8 | 45.6 | 40 | 36 | 32 | 28.8 | 26.4 | 24 | 21.6 | 19.2 | |
1.00 | 66 | 57 | 50 | 45 | 40 | 36 | 33 | 30 | 27 | 24 | |||
1.25 | 82.5 | 71.2 | 62.5 | 56.2 | 50 | 45 | 41,2 | 37.5 | 33.75 | 30 | |||
1.60 | 105.6 | 91.2 | 80 | 72 | 64 | 57.6 | 52.8 | 48 | 43.2 | 38.4 | |||
2.00 | 132 | 114 | 100 | 90 | 80 | 72 | 66 | 60 | 54 | 48 | |||
2.50 | 165 | 142.4 | 125 | 112.4 | 100 | 90 | 82.4 | 75 | 67.5 | 60 | |||
378 | 0.80 | 35.2 | 30.4 | 27.2 | 24 | 21.6 | 19.2 | 17.6 | 16 | 14.4 | 12.8 | ||
1.00 | 44 | 38 | 34 | 30 | 27 | 24 | 22 | 20 | 18 | 18 | |||
1.25 | 55 | 47.5 | 42.5 | 37.5 | 33.7 | 30 | 27.5 | 25 | 22.5 | 20 | |||
1.60 | 70.4 | 60.8 | 54.4 | 48 | 43.2 | 38.4 | 35.2 | 32 | 28.8 | 25.6 | |||
2.00 | 88 | 76 | 68 | 60 | 54 | 48 | 44 | 40 | 36 | 36 | |||
2.50 | 110 | 95 | 85 | 75 | 67.4 | 60 | 55 | 50 | 45 | 40 | |||
160 | 252 | 0.80 | 68.8 | 62.4 | 55.2 | 49.6 | 44.8 | 40 | 36 | 32.8 | 28.6 | 26.8 | |
1.00 | 86 | 78 | 69 | 62 | 56 | 50 | 45 | 41 | 37 | 33.5 | |||
1.25 | 107.5 | 97.5 | 66.2 | 77.5 | 70 | 62.5 | 56.25 | 51.25 | 46.25 | 41.88 | |||
1.60 | 137.6 | 124.8 | 110.4 | 99.2 | 89.6 | 80 | 72 | 65.6 | 59.2 | 53.6 | |||
2.00 | 172 | 156 | 138 | 124 | 112 | 100 | 90 | 82 | 74 | 67 | |||
2.50 | 215 | 195 | 172.5 | 155 | 140 | 125 | 112.5 | 102.5 | 92.5 | 83.7 | |||
378 | 0.80 | 48 | 41.6 | 36.8 | 32.8 | 29.6 | 26.4 | 24 | 21.6 | 20 | 17.6 | ||
1.00 | 60 | 52 | 46 | 41 | 37 | 33 | 30 | 27 | 25 | 22 | |||
1.25 | 75 | 65 | 57.5 | 51.2 | 46.2 | 41.2 | 37.5 | 33.7 | 31.2 | 27.5 | |||
1.60 | 96 | 83.2 | 73.6 | 65.6 | 59.2 | 52.8 | 48 | 43.2 | 40 | 35.2 | |||
2.00 | 120 | 104 | 92 | 82 | 74 | 66 | 60 | 54 | 50 | 44 | |||
2.50 | 150 | 130 | 115 | 102.5 | 92.5 | 82.5 | 75 | 67.5 | 62.5 | 55 | |||
800 | 125 | 252 | 0.80 | 68.8 | 60 | 52.8 | 47.2 | 42.3 | 37.6 | 34.4 | 31.2 | 28 | 24.8 |
1.00 | 86 | 75 | 66 | 59 | 53 | 47 | 43 | 39 | 35 | 31 | |||
1.25 | 107.5 | 93.75 | 82.5 | 73.75 | 66.25 | 58.75 | 53.75 | 48.75 | 43.75 | 38.75 | |||
1.60 | 137.6 | 120 | 105.6 | 94.4 | 84.6 | 75.2 | 68.8 | 62.4 | 56 | 49.6 | |||
2.00 | 152 | 150 | 132 | 118 | 106 | 94 | 86 | 78 | 70 | 62 | |||
2.50 | 215 | 187.5 | 165 | 147.5 | 132.5 | 117.5 | 107.5 | 97.5 | 87.5 | 77.5 | |||
800 | 125 | 378 | 0.80 | 45.6 | 40 | 35.2 | 31.2 | 28 | 25.6 | 23.2 | 20.8 | 18.4 | 16.8 |
1.00 | 57 | 50 | 44 | 39 | 35 | 32 | 29 | 26 | 23 | 21 | |||
1.25 | 71.25 | 62.5 | 55 | 48.75 | 43.75 | 40 | 36.25 | 32.5 | 28.75 | 26.25 | |||
1.60 | 91.2 | 80 | 70.4 | 62.4 | 56 | 51.2 | 46.4 | 41.6 | 36.8 | 33.6 | |||
2.00 | 114 | 100 | 88 | 78 | 70 | 64 | 58 | 52 | 46 | 42 | |||
2.50 | 142 | 125 | 110 | 97.5 | 87.5 | 80 | 72.5 | 65 | 57.5 | 52.5 | |||
160 | 252 | 0.80 | 93.6 | 84.8 | 75.2 | 67.2 | 60 | 54.4 | 49.6 | 44.6 | 40 | 36 | |
1.00 | 117 | 106 | 94 | 84 | 75 | 68 | 62 | 56 | 50 | 45 | |||
1.25 | 146.25 | 132.5 | 117.5 | 105 | 93.75 | 85 | 77.5 | 70 | 64 | 56.25 | |||
1.60 | 187.2 | 169.6 | 150.4 | 134.4 | 120 | 108.8 | 99.2 | 89.6 | 80 | 72 | |||
2.00 | 234 | 212 | 188 | 168 | 150 | 136 | 124 | 112 | 100 | 90 | |||
2.50 | 292.5 | 265 | 235 | 210 | 150 | 170 | 155 | 140 | 130.4 | 122.5 | |||
378 | 0.80 | 65.6 | 56.8 | 50.3 | 44.8 | 40 | 36 | 32.8 | 28.6 | 26.4 | 24 | ||
1.00 | 82 | 71 | 63 | 56 | 50 | 45 | 41 | 37 | 33 | 30 | |||
1.25 | 102.5 | 88,75 | 78.75 | 70 | 62.5 | 56.25 | 51.25 | 46.25 | 41.25 | 37.5 | |||
1.60 | 131.2 | 113.6 | 100.6 | 89.6 | 80 | 72 | 65.6 | 59.2 | 52.8 | 48 | |||
2.00 | 164 | 142 | 126 | 112 | 100 | 90 | 82 | 74 | 66 | 60 | |||
2.50 | 205 | 177.5 | 157.7 | 140 | 125 | 112.5 | 102.5 | 92.5 | 82.5 | 75 | |||
200 | 252 | 0.80 | 137.6 | 128 | 119.2 | 109.6 | 100 | 89.6 | 81.6 | 73.6 | 664 | 59.2 | |
1.00 | 172 | 160 | 149 | 137 | 125 | 112 | 102 | 92 | 83 | 73 | |||
1.25 | 215 | 200 | 186.25 | 171.2 | 156.2 | 140 | 127.5 | 115 | 103.7 | 92.5 | |||
1.60 | 275.2 | 256 | 238.4 | 219.2 | 200 | 179.2 | 163.2 | 147.2 | 132,8 | 118.4 | |||
2.00 | 344 | 320 | 298 | 274 | 250 | 224 | 204 | 184 | 166 | 148 | |||
2.50 | 430 | 400 | 372.5 | 342.5 | 312.5 | 280 | 255 | 230 | 207.5 | 185 | |||
378 | 0.80 | 107.2 | 94.48 | 3.2 | 73.6 | 66.4 | 60 | 54.4 | 48.8 | 44 | 40 | ||
1.00 | 134 | 94.4 | 83.2 | 73.6 | 66.4 | 75 | 68 | 61 | 55 | 50 | |||
1.25 | 167.5 | 147.5 | 130 | 115 | 103.7 | 93.75 | 85 | 76.25 | 68.75 | 62.5 | |||
1.60 | 214.4 | 188.81 | 66.4 | 147.2 | 132.6 | 120 | 108.8 | 97.6 | 88 | 80 | |||
2.00 | 268 | 236 | 208 | 184 | 166 | 150 | 136 | 122 | 110 | 100 | |||
2.50 | 335 | 295 | 260 | 2.30 | 207.5 | 187.5 | 170 | 152.5 | 137.5 | 125 |

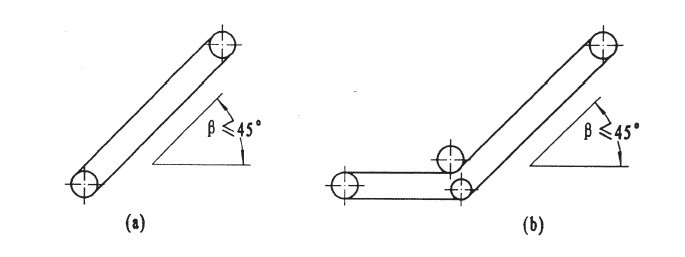

整機布置基本形式
安裝說明
※安裝順序:劃中心線—安裝機架—安裝下托輥及改向滾筒—將輸送帶放在下托輥上—安裝上托輥—安裝拉緊裝置、傳動滾筒和驅動裝置—輸送帶接頭—張緊輸送帶—安裝清掃器、帶式逆止器、導料槽及罩殼等。
※全部滾筒、托輥、驅動裝置安裝后均應轉動靈活,緩沖托輥應保證彈簧的預緊力。
※輸送帶接頭時,應將拉緊滾筒放在最前方位置,并盡量拉緊輸送帶。
※安裝調心托輥時,應使擋輪位于膠帶運行方向上輥子的后方。
※安裝驅動裝置時,應注意使電動機軸線和減速機軸線同心。
調試及運行
※減速器和電動滾筒內應按規定加夠潤滑油。
※檢查滾柱逆止器的星輪安裝方向是否與逆止方向相符及清掃器、帶式逆止器、卸料車清掃器等部件的限位器的安裝情況。
※電氣信號及控制裝置接線正確性。點動電機,觀察滾筒轉動方向是否正確。
※運行時檢查輸送機及運行部位應無明顯噪音,各軸承無異常溫升,各滾筒、托輥的轉動及緊固情況,清掃器的清掃效果。
※卸料車帶料正、反向運行的情況及停車后應無滑移,通過軌道接頭時應無明顯沖擊。
※輸送帶不得與卸料車行走摩擦。
※在頭部輸送帶跑偏,調整頭部傳動滾筒;在尾部跑偏,調整尾部改向滾筒或螺旋拉緊裝置;中部跑偏,調整上托輥及下托輥。
※運行時盡量降低落料高度,減少物料沖擊輸送帶面,必須及時排除引起跑偏的因素,定期檢查維修。
※輸送機應盡量待物料卸凈后停車,并以空載啟動為宜。
訂貨須知
※被輸送物料的名稱、粒度、堆積密度、自然堆積角、含水量、溫度等物理性質。
※輸送能力、輸送速度、輸送帶規格。
※使用的環境條件,如溫度、露天、室內等。
※工藝布置圖中應注明下水平段標高、長度、提升高度、傾角、上水平段標高、長度。
※是否帶頭部護罩。
