熟料散裝機

熟料散裝機

作者:admin 來源:本站 日期:2019-05-22 01:40:16 人氣:397



概述

      熟料散裝機是從庫內將熟料(≤50mm)自動輸送到熟料散裝機車船的設備。庫底水泥熟料散裝設備主要用手動棒閥,

電動扇形閥、卷揚裝置,伸縮卸料裝置、收塵軟管,電容式限位開關,電控系統等部分組成。



設備基礎及預埋件載荷
1、提升裝置:Fv=5KN×1.5    FH=20KN×2
2、進料口法蘭:Fv=50KN
3、散裝頭基礎:Fv=4×10KN×15
注四個柱角均為:10KN×1.5(系數)
Fv為垂直載荷
FH為水平載荷
主要技術參數
1、最大卸料能力:200-300t/h
2、物料最大粒度:小于50mm
3、物料最高溫度:小于150℃
4、含塵氣體排放量:4500m3/h
5、提升電機功率:2.2-3KW
6、設備自重:3000Kg

技術性能

技術參數

輸送物料

水泥熟料或類似塊狀物料

物料容重

熟料1.45t/m3

物料溫度

80

物料粒度

50(mm)

裝車能力

200-300t/h

卸料頭伸縮距離

根據用戶要求定制

手動棒閥

790X790mm

410X410mm

()動扇形閥(振動給料機)

DZG1103     2X1.1kw

電液推桿:DTY700-400/100

卷揚裝置

電機:YEJ132M1-6   功率:4KW  減速機:WPDKA155-50   升降速度:8M/S

電容式限位開關

L-2000D探頭規格:Φ25X400 工作壓力:10bar 工作溫度:-40 -200

裝機功率

-5.2kw

-4.5kw(-3kw)

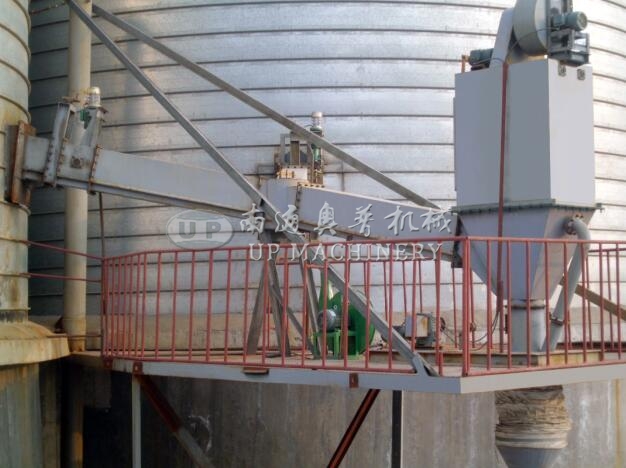

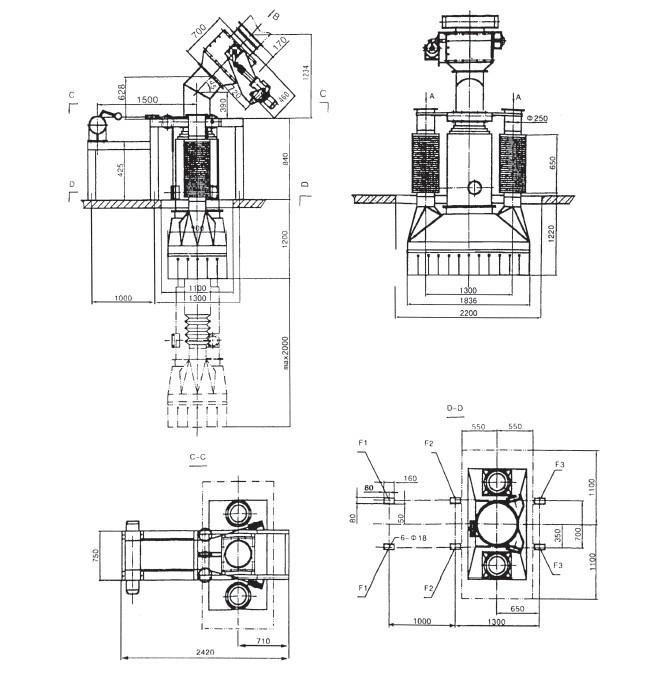

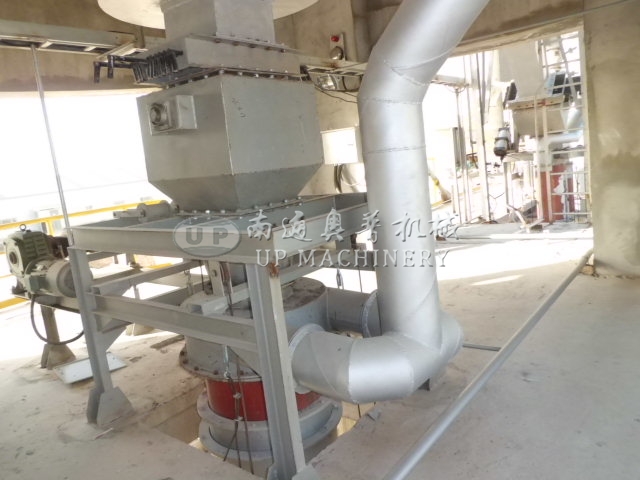

參照圖

示意圖一

示意圖二

示意圖三

機型

庫底

庫底

庫側

注:該機可以通過改變材質來滿足用戶物料溫度,物料粒度的要求。


工作原理

 我公司生產的熟料散裝機當運輸工具進入裝料位置后,打開棒閥相應的棒條數量。按住控制柜的“下降鈕”,下料頭到位后會自動斷開升降機電源,按“裝車紐”進入卸料狀志,輔助配套設備會相應開始工作,卸料產生灰塵通過下料斗,由伸縮收塵軟管進入收塵器凈化,當下料頭的物料裝滿時,下料頭邊上升,邊報警,上升距離要在裝料前設置,若上升距1米,則將時間繼電器的時間調為T=1/V。在上升過程中裝料始終在進行,當下料料滿時,再重復上述工作,到達料滿位置后,按停車扭,使電振機反制動,或關閉扇形閥停止下料。停車后可按上升按扭讓下料斗離開物料一定距離,確保運輸工具的移位,再對準第二 個卸料工位.直到整個料倉裝滿為止。
