水泥散裝機主要用于發電廠粉煤灰的散裝和水泥廠水泥散裝,主要特點與一般的散裝機不同,物料跟牽引機構完全隔離,提高設備的運轉率及耐用性,也更利于設備作除塵處理,本設備與卸料器,輸送斜槽,振動料斗等給料設備配套的全自動散料裝車,裝船設備,配有全自動控制系統,工作全過程處于封閉狀態,有效地防止粉塵外逸。
主要結構及工作原理
1、水泥散裝機

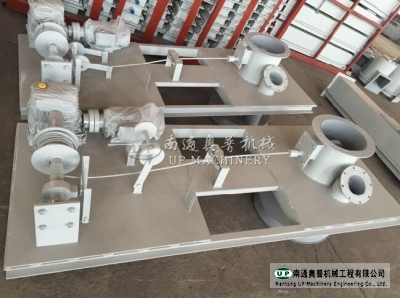

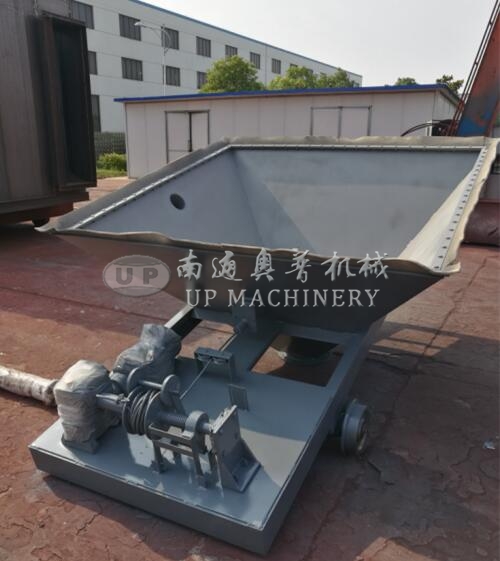

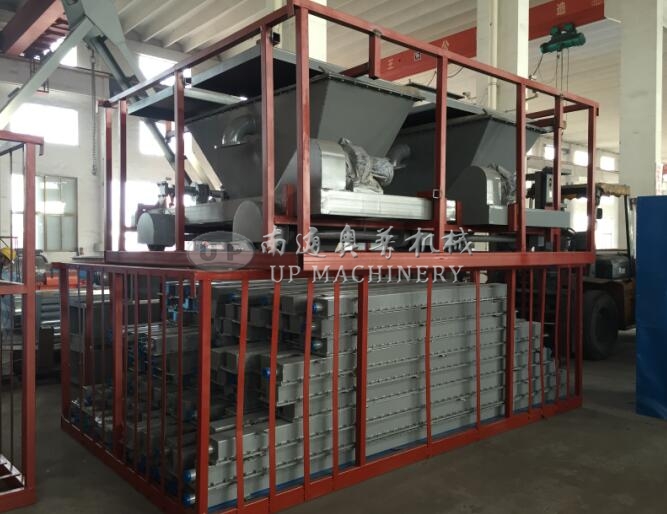

水泥散裝機是由傳動支架、卷揚機構、傳動裝置、松繩機構、槽鋼座、料位計、吸塵風機、下料管、吸塵管、散裝頭。物料通過下料管靠自重流入料罐,下料管與吸塵管間灰塵經吸塵風機排入受塵袋或灰?guī)臁O铝瞎芘c吸塵管是可伸縮管,借助其下降、上升,散裝頭的升降是通過卷揚機傳動系統,及其安全控制裝置、松繩機構來實現的。
2、水泥散裝機下降頭外襯橡膠層,與罐車密封嚴密。
3、下降頭為雙錐式結構,提升后將下料口自動封閉。
4、料位計采用原裝進口的固體音叉限位開關,質量好,靈敏準確可靠。
主要技術參數
項目 |
SZJ-100A |
SZJ-150A |
SZJ-200A |
裝卸能力t/h |
100 |
150 |
200 |
下料管直徑Φmm |
219 |
273 |
325 |
吸料管直徑Φ |
400 |
400 |
400 |
散裝頭行程mm |
1300~3000 |
||
散裝頭升降速度m/min |
6.6 |
6.6 |
6.6 |
外型尺寸(長×寬×高)mm |
2286×1050×900 |
||
總重t |
0.85 |
0.9 |
0.95 |
3.3 水泥散裝機常見故障處理方法
3.3.1 升降電機不動作
(1)檢查電源、控制線路,限位開關。
(2)升降錐管過截,排除積灰。
(3)機械故障,鋼絲繩卡死,松開擺正。
3.3.2 水泥散裝機裝車時不卸料
(1)氣動閥未打開,檢查氣路及二位五通。
(2)庫內水泥結塊,將庫內結塊排除,清理出料口。
(3)羅茨風機不轉,檢查羅茨風機及對應電器元件。
3.3.3 收塵效果差
(1)收塵口閥門是否與裝車同步啟動。
(2)升降軟連接破損需更換。
4、設備檢修規程
4.1 檢修周期、內容、方法、質量標準
4.1.1 每周檢查各部位的緊固和密封情況,根據實際情況給傳動、運動部位加適量的潤滑油。
4.4.2 每周檢查電控柜接線是否松動,將灰塵吹干凈,以防粉塵粘染電器觸點,保證電器元件的工作可靠性。
4 每周檢查限位開關動作是否靈活可靠。
4.2 驗收與試車
4.2.1 檢查現場確認安全,將散裝車安排到指定位置。
4.2.2 按照操作規程開機進行裝車試車。
4.2.3 驗收人員對各動作進行反復觀察,確認正常后簽字。
(2)進行潤滑、檢查時必須停電掛牌方可進行。
5.2 檢修安全注意事項
(1)由專人負責聯系、協調停送電及掛牌工作。
(2)由安全人員做好安全防護和監督工作。
5.3 試車安全注意事項
(1)試車時現場要清潔,人員不得靠近。
(2)開機后由專業驗收人員逐項進行驗收。
(3)驗收合格后簽字確認,方可交與操作者使用。
