一、概述
氣箱脈沖(Plenum Pulse)袋收塵器是從美國富樂(fuller)公司引進具有先進水平的高效率收塵器。它綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點,克服了分室反吹清灰強度不夠,噴吹脈清灰和過濾同時進行的缺點,因而擴大了袋收塵的應用范圍,由于這種類型的收塵器的結構有其特點,所以提高了收塵效率,延長了濾袋的使用壽命。

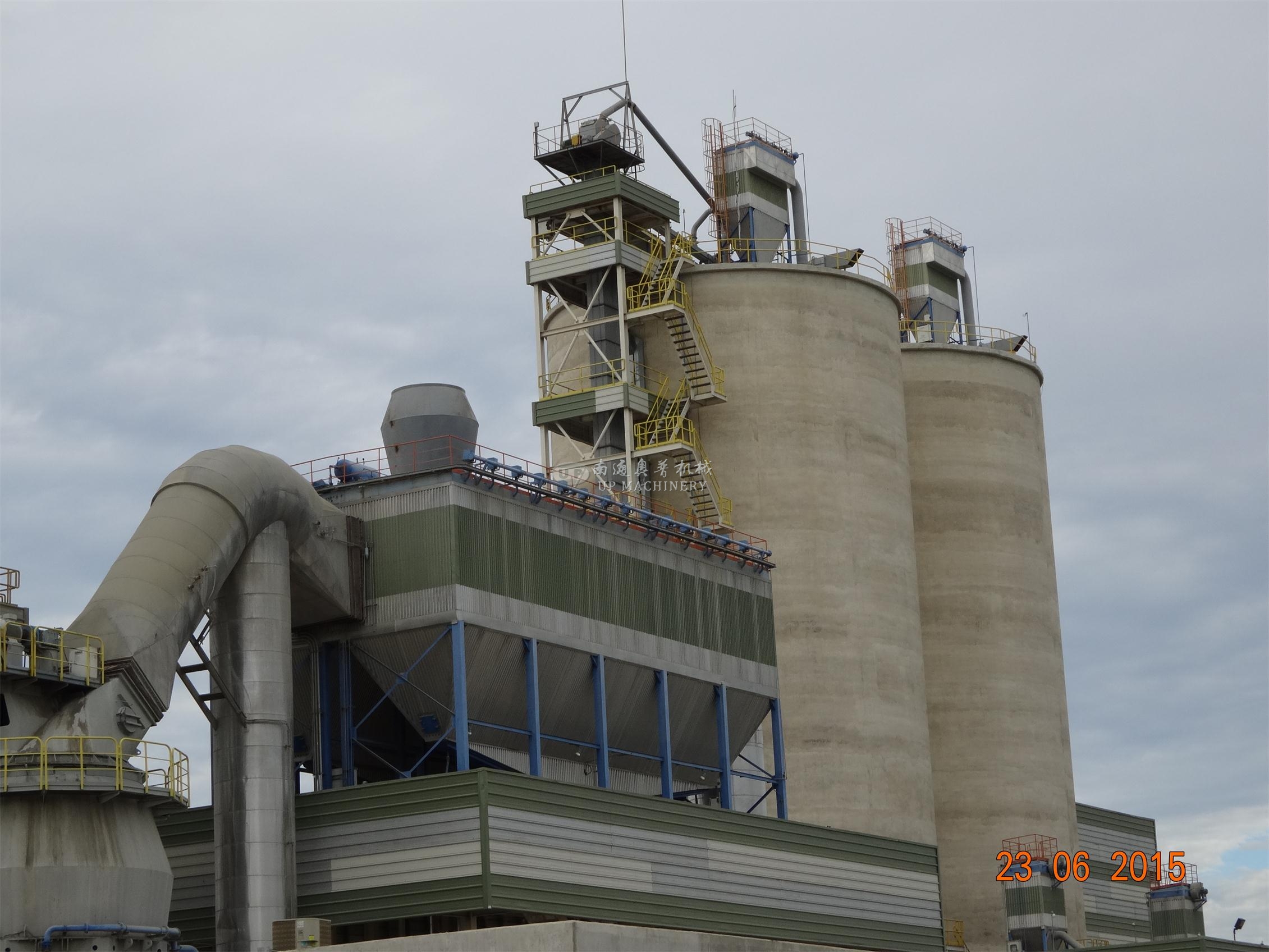

氣箱脈沖袋收塵器可廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統。如用于煤磨收塵,要增設防燃防爆措施,收塵器結構也要相應的改變。還適合于含塵濃度特高氣體的收塵。如帶O-Sepa選粉機的粉磨系統,氣體含塵濃度高達1000g/m3(標)以上,采用本系列收塵器收塵,可不設置旋風收塵器作一級收塵。除用于水泥工業外,也適用于冶金、化工、機械和民用鍋爐等廢氣的收塵。本系列收塵器濾袋材質,一般采用滌綸針刺氈,允許連續使用溫度小于120℃,若溫度提高則應選用其他濾料,或?qū)U氣進入收塵器之前應采取降溫措施。
氣箱脈沖袋收塵器為戶外式由不同室數和每室的不同袋數,組成多種不同規格。每室的袋數有32、64、96和128袋四種。全系列共有33種規格,濾袋直徑均為130mm,濾袋長度有2450mm和3060mm兩種。本系列收塵器能負壓或正壓操作,其本體結構無任何改變。其收塵效率可達99.9%以上,凈化后氣體的含塵濃度100mg/m3(標),本系列收塵器的主要技術性能分別見附表,本系列收塵器如用于寒冷地區,當室外采暖計算溫度時≤-25℃時,需要增設加熱裝置,收塵器的殼機也要增設保溫層。
二、構造和工作原理
本系列收塵器由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部分組成。當含塵氣體從風口進入收塵器后,首先碰到進出風口中間的斜隔板,氣流便轉向流入灰斗,同時氣流速度變慢,由于慣性作用,使氣體中粗顆粒塵直接落入灰斗,起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋,粉塵被捕集在濾袋的外表面,凈化后的氣體進入濾袋室上部的清潔室,匯集到出風管排出。PPC32型收塵口器的進風口設在灰斗上,氣流進入灰斗后首先碰上進風管端部的擋板,其作用與上述原理相同。殼體用隔板分成若干個獨立的收塵室,按照給定的時間間隔對每個收塵室輪流進行清灰。每個收塵室裝有一個提升閥,清灰時提升閥關閉,切斷通過該收塵室的過濾氣流,隨即脈沖閥開啟,向?yàn)V袋內噴入高壓空氣,以清除濾袋外表面上的粉塵。各收塵室的脈沖噴吹寬度和清灰周期,由專用的的清灰程序控制器自連續進行。
三、氣箱式脈沖收塵器特點
氣箱脈沖清灰袋收塵器的特點是采用分室輪流進清灰,即所謂離線清灰。當某一室進行噴吹清灰時,過濾氣流被切斷,避免了清灰產生粉塵二次飛揚。所以氣箱式脈沖收塵器能捕集含塵濃度高達1000g/m3(標)的氣體。
四、清灰電氣控制裝置
1、清灰控制方式
清灰控制方式一般采用定時法,也可采用定阻法。所謂定阻法就是控制濾袋內外側的壓差,當收塵器的差壓值達到設定值時(一般為1470Pa),即由差壓變送器發出信號,通過電氣控制裝置,即按規定的程序進行逐室清灰。
2、電氣控制裝置的功能。
對多室收塵器集中控制時采用單片PLC程序控制器進行集中控制,控制有自動和手動兩種方式,當單片機出故障或檢修時,可隨時切換為手動控制,為便于調試和設備檢修并沒有旁控制。
3、清灰電氣控制裝置到收塵器進線端子的布線設計由選用者負責,接線端子參見清灰電氣控制器說明書。
五、收塵器系統組成及供貨
1、收塵器本體包括殼體、灰斗、濾袋裝置、進出口、排灰裝置和脈沖噴吹系統(包括脈沖閥、管道、閥門、氣源三連體和儲氣罐)等。
2、收塵器配備有清灰電氣控制裝置,一般按定時清灰控制。如用戶要求按定阻控制,訂貨時應注明,其定期控制的差壓計、差壓指示報警儀以及其化儀表等的費用要另行計算。
3、收塵器卸灰裝置根據用戶需要配制。
4、用戶要更換濾布來適應其它的特殊要求,如用于高寒地區要增加采暖系統,可直接在訂貨時說明。
5、收塵器根據不同規格,可以是整機發運,或以解體形式發運,其基礎設計由選用者負責。
6、本系列產品由制造商提供設備使用和安裝說明書。
PPCS32、PPCS64型氣箱式脈沖袋收塵器技術性能表
型 號 技術參數 |
PPCS32-3 |
PPCS32-4 |
PPCS32-5 |
PPCS32-6 |
PPCS64 -4 |
PPCS64 -5 |
PPCS64 -6 |
PPCS64 -7 |
PPCS64 -8 |
|
處理風量(m3/h) |
6900 |
8930 |
11160 |
13390 |
17800 |
22300 |
26700 |
31200 |
35700 |
|
過濾風速(m/min) |
1.2~2.0 |
|||||||||
總過濾面積(m2) |
93 |
124 |
155 |
186 |
248 |
310 |
372 |
434 |
496 |
|
凈過濾面積(m2) |
62 |
93 |
124 |
155 |
186 |
248 |
310 |
272 |
434 |
|
收塵器室數(個) |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|
濾袋總數(個) |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
448 |
512 |
|
收塵器阻力(Pa) |
1470-1770 |
|||||||||
進口氣體含塵濃度(g/m3標) |
<200 ?。?/span>1000 |
|||||||||
出口氣體含塵濃度(g/m3標) |
<0.1 |
|||||||||
收塵器氣體承受負壓(Pa) |
5000 |
|||||||||
清灰壓縮空氣 |
壓力(Pa) |
(5~7)×105 |
||||||||
耗氣量(m3/mm) |
0.27 |
0.37 |
0.46 |
0.55 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
|
脈沖閥 (帶電磁閥) |
數量(個) |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
規格(英寸) |
1 ″ |
2 ″ |
||||||||
提升閥 (帶氣缸) |
數量(個) |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
規格s |
提升閥板直徑φ460,氣缸直徑φ63 |
提升閥閥板直徑φ595,氣缸直徑φ100 |
||||||||
剛性葉輪給料機 |
下料口300×300mm,高度450mm |
轉速30.31r/min,減速電機功率1.1KW 產量24m3/h |
||||||||
螺旋輸送機 |
規 格 |
直徑φ300,產量30m3/h(填充率φ=0.7) |
||||||||
減速電機 |
型號xWD2.2-5-1/43,功率2.2kw |
|||||||||
空氣輸送斜槽 |
如進口氣體含塵濃度大于700g/m3標,排灰裝置應選用較大規格的螺旋輸送機或空氣斜槽 |
|||||||||
清灰程序控制器 |
輸入和輸出電壓均為220v,控制器由制造廠配套供應,詳細資料參控制器的說明書 |
|||||||||
濾袋規格和材質 |
直徑×長度φ130×2450mm,滌綸針刺氈重量450g/m2,使用溫度120℃ |
|||||||||
保溫層面積(m2) |
26.5 |
34 |
41 |
48.5 |
70 |
94 |
118 |
142 |
166 |
|
設備總量(約值、不包括保溫層)(kg) |
2400 |
3400 |
4400 |
5400 |
6900 |
8300 |
9700 |
11100 |
12500 |
|
注:1、表中的凈化過濾面積是指一個室清灰時的過濾面積。
2、表中的耗氣量是指工廠集中供氣的情況,如設置單獨空壓機時,表中的耗氣量要乘上1.3系數。

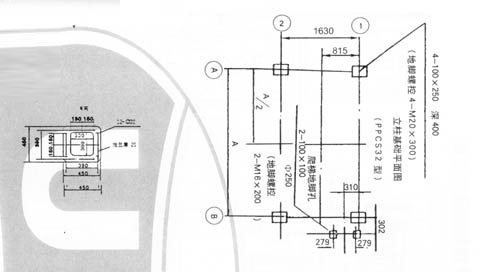

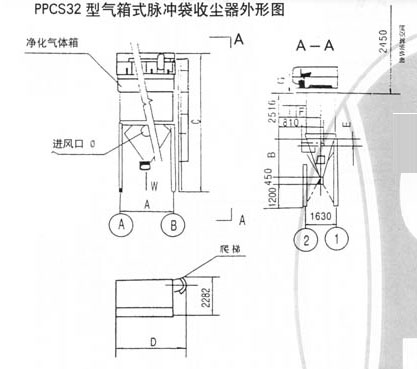

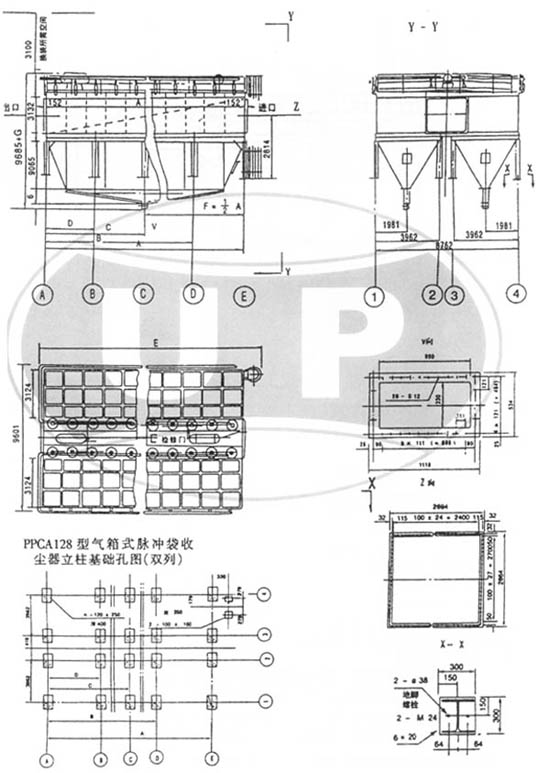

PPCS32型氣箱式脈沖袋收塵器外形尺寸表
型號 | PPCS32-3 | PPCS32-4 | PPCS32-5 | PPCS32-6 |
尺寸代號 | ||||
A | 1962 | 2622 | 3284 | 3944 |
B | 1450 | 2134 | 2600 | 3175 |
C | 6925 | 7672 | 8075 | 8650 |
D | 3243 | 3980 | 4573 | 5317 |
E | 330 | 356 | 394 | 432 |
F | 498 | 498 | 498 | 498 |
G | 511 | 660 | 816 | 991 |
φ | φ500 | φ560 | φ630 | φ710 |
說明
1、出風口位置容許在凈化氣體箱的端部、側部或底部開孔,孔徑與進風管直徑相同。
2、進風口的裝置,可在圖中相對稱的位置,現場安裝時,將灰斗旋轉180°即可。
3、爬梯可放在收塵器的另端,即圖中對稱位置。
4、立柱的高度,根據布置情況,可以縮短,但訂貨時應注明立柱高度。
5、保溫層厚度由選用者根據地區不同確定,施工圖見保溫層圖。

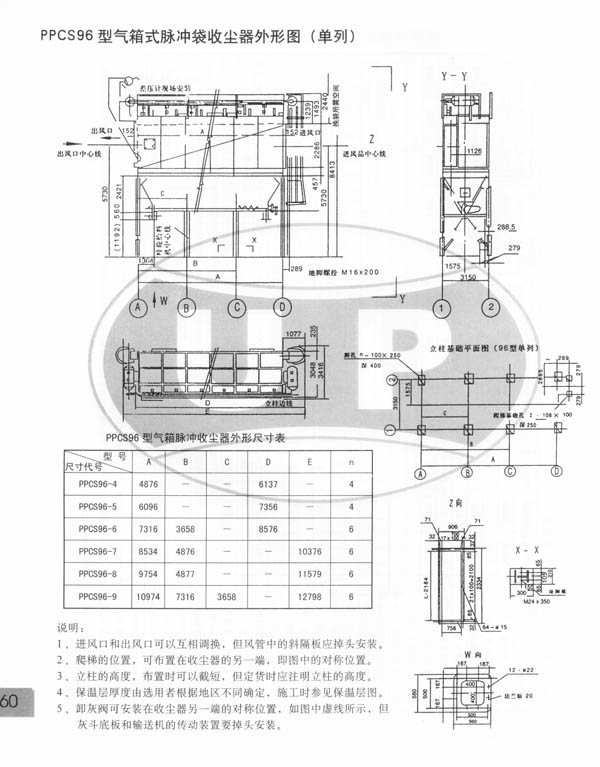

PPCS96型氣箱式脈沖袋收塵器
PPCS96型氣箱式脈沖袋收塵器技術性能表
型號 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
|
技術參數 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-2X5 |
-2X6 |
-2X7 |
-2X8 |
-2X9 |
-2X10 |
|
處理風量 m3/h |
26800 |
33400 |
40100 |
46800 |
53510 |
60100 |
66900 |
80700 |
94100 |
107600 |
121000 |
134500 |
|
過濾風速 m/min |
1.2-2.0(根據不同的揚塵點選取不同的凈過濾風速參見表1) |
||||||||||||
總過濾面積(m2) |
372 |
465 |
557 |
650 |
744 |
836 |
929 |
1121 |
1308 |
1494 |
1681 |
1868 |
|
凈過濾面積(m2) |
279 |
372 |
465 |
557 |
657 |
744 |
836 |
1028 |
1215 |
1401 |
1588 |
1775 |
|
收塵器室 數(個) |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
|
濾袋總數 (個) |
384 |
480 |
576 |
672 |
768 |
864 |
960 |
1152 |
1344 |
1536 |
1728 |
1920 |
|
收塵器阻 力(Pa) |
1470-1770 |
||||||||||||
進口氣體 含塵濃度 (g/m2標) |
< 1300 |
||||||||||||
出口氣體 含塵濃度 (g/m2標) |
< 0.1 |
||||||||||||
收塵器氣 承受負壓 (Pa) |
< 5000 |
||||||||||||
清灰 |
壓力(Pa) |
(5-7)X105 |
|||||||||||
壓縮空氣 |
耗氣量 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
2.7 |
3 |
3.4 |
4.2 |
4.8 |
5.4 |
6 |
(m3/min) |
|||||||||||||
脈沖閥 |
數量(個) |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
(帶電磁閥) |
規格(英寸) |
2.5" |
|||||||||||
提升閥 |
數量(個) |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
(帶汽缸) |
規格 |
提升閥直徑Ø725 汽缸直徑Ø100 |
|||||||||||
剛性葉輪給料機 |
下料口400X400mm 轉速22.5r/min |
下料口350X350mm 轉速24.63r/min |
|||||||||||
減速電機功率1.5KW 產量40m3/h |
產量30m3/h 功率1.5KW 2臺 |
||||||||||||
螺旋輸送機 |
規格 |
Ø400mm 產量38m3/h |
Ø300mm 2臺 每臺產量2130m3/h |
||||||||||
減速電機 |
型號XWD5.5-7-1/59 功率5.5KW |
型號XWD2.2-5-43 功率2.2KW |
|||||||||||
空氣輸送 斜槽 |
如進口氣體含塵濃度大于700g/m3標,應選用輸送斜槽或較大規格螺旋輸送機的收塵器 |
||||||||||||
清灰程序 控制器 |
輸入和輸出電壓均為220V,控制器由制造廠配套供應,詳細資料參看控制器的說明書 |
||||||||||||
濾袋規格 和材質 |
直徑X長度Ø130X2450mm,滌綸針刺氈重量450g/m2,使用溫度120℃ |
||||||||||||
保溫層面積(m2) |
110 |
120 |
130 |
140 |
150 |
160 |
175 |
210 |
245 |
280 |
315 |
350 |
|
設備總量 |
8710 |
10100 |
12400 |
14100 |
15700 |
17700 |
21000 |
25200 |
29400 |
33600 |
37800 |
42000 |
|
(約值,不包 括保溫層) |
