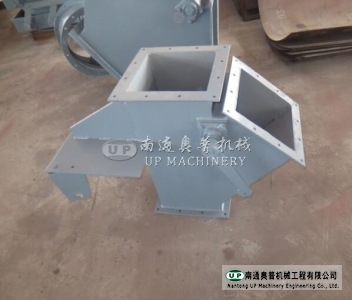

一、概述
電動、手動 電液動、氣動三、四通分料閥是物料輸送系統中控制物料快速換向的理想設備,廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。
電動、手動 電液動、氣動三、四通分料閥采用優質鋼板焊接結構,具有體積小、重量輕、阻力小。采用電動推桿、電液動推桿、氣動推桿驅動,可以快速切換物料流向。
二、技術參數表
適用介質 | 粉料含塵固體顆粒 |
適用溫度(℃) | ≤350℃ |
電動 電液動推桿型號 | CDT型 DYTZ型 |
電源 電壓 | 380V 50HZ |
調節特性 | 二位開關式 |
三、主要外型及連接尺寸
c×c | n-Φ | a | b | A | D(S、Y、Q)FC-I | D(S、Y、Q)FC-II電動推桿 | 手動 | 電液動推桿 | 氣動推桿 | ||||||||||
L1 | e | H | L2 | e | 功率 | f | 型號 | 質量 | x | 質量 | 型號 | 功率 | 型號 | 壓力 | |||||
200×200 | 8-Φ14 | 290 | 256 | 45° | 394 | 269 | 500 | 267 | 177 | 0.25kw | 575 | DT100-200 | 108 | 200-600 | 88 | DYTZ450-200 | 0.75kw | QGBF80×200 | 0.5MPa |
50° | 445 | 273 | 570 | 282 | 174 | 118 | 98 | ||||||||||||
55° | 505 | 270 | 620 | 299 | 161 | 124 | 104 | ||||||||||||
60° | 594 | 265 | 705 | 352 | 160 | 130 | 110 | ||||||||||||
250×250 | 340 | 306 | 45° | 448 | 318 | 575 | 298 | 198 | 134 | 114 | |||||||||
50° | 512 | 322 | 645 | 330 | 193 | 144 | 124 | ||||||||||||
55° | 585 | 316 | 705 | 338 | 181 | 152 | 132 | ||||||||||||
60° | 681 | 312 | 790 | 396 | 182 | 164 | 144 | ||||||||||||
300×300 | 390 | 356 | 45° | 499 | 354 | 660 | 300 | 215 | 0.37kw | 840 980 1120 1220 | DT300-200 | 188 | 148 | DYT700-300 | 0.75kw | QGBF100×200 | 0.5MPa | ||
50° | 568 | 360 | 725 | 349 | 209 | 200 | 160 | ||||||||||||
55° | 638 | 355 | 790 | 380 | 204 | 230 | 190 | ||||||||||||
60° | 741 | 350 | 880 | 431 | 200 | 240 | 200 | ||||||||||||
400×400 | 490 | 456 | 45° | 598 | 438 | 775 | 381 | 251 | 250 | 210 | |||||||||
50° | 699 | 456 | 880 | 419 | 250 | 280 | 240 | ||||||||||||
55° | 784 | 444 | 970 | 448 | 244 | 292 | 252 | ||||||||||||
60° | 935 | 445 | 1105 | 525 | 245 | 348 | 278 | ||||||||||||
500×500 | 16-Φ14 | 600 | 556 | 60° | 1130 | 550 | 1350 | 650 | 315 | 340 | 300 | ||||||||
560×560 | 16-Φ14 | 665 | 622 | 60° | 1180 | 605 | 1410 | 653 | 315 | 390 | 350 | ||||||||
630×630 | 28-Φ14 | 735 | 692 | 60° | 1230 | 690 | 1480 | 732 | 355 | 440 | 400 | QGBF125×200 | |||||||
710×710 | 28-Φ14 | 815 | 772 | 60° | 1200 | 750 | 1560 | 834 | 400 | 490 | 450 |
