概述

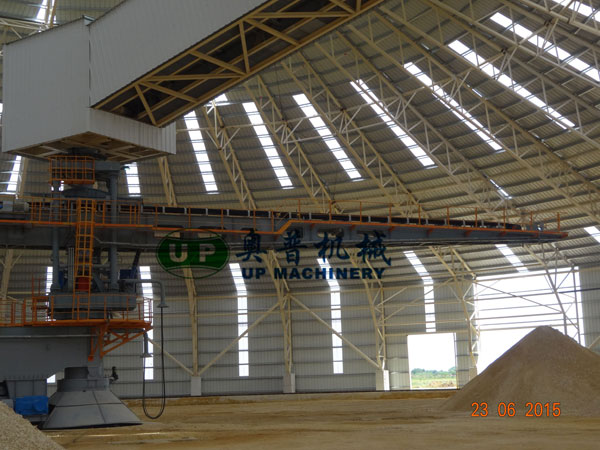

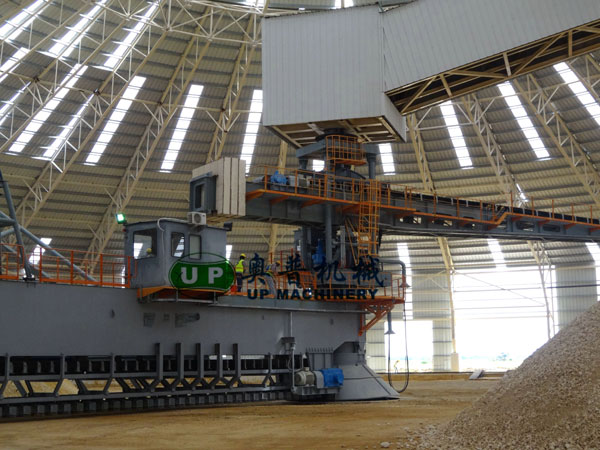

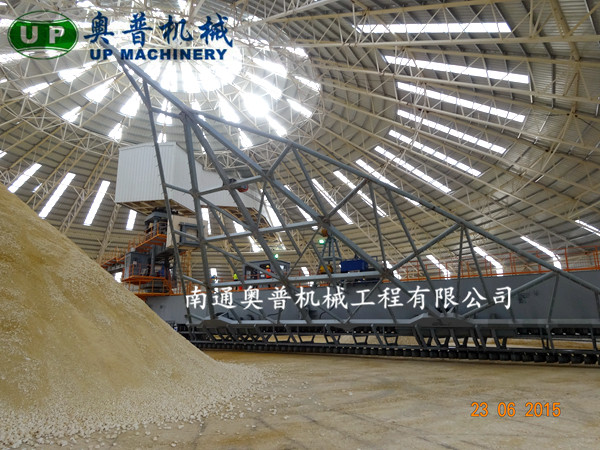

圓形料場橋式刮板混勻堆取料機,適用于原料的預均化堆場。占地面積小、可連續進行堆料、取料作業,全自動
程序控制。是水泥、煤炭等散狀原料理想的均化設備。該設備的主要特點是:堆取料機采用人字形堆料和全斷面取料
的堆取料工藝。堆料機在PLC程序下,堆料臂往復回轉,同時在一次往復回轉過程中完成從上升到下降的周期變幅變
速運動,完成連續人字形堆料工藝。取料機通過運行在圓形軌道上的端梁圍繞中心柱的料場內運行,同時料耙沿橋梁
往復運行實現全斷面取料,最終通過刮板輸送系統將物料刮至中柱底部經地坑膠帶機運出。
基本結構
懸臂堆料系統、橋式刮板取料系統、料耙系統、中心柱機構、回轉部分、潤滑系統、軌道系統、控制室等部件組成。
技術特點
我公司設計的堆取料機較大限度的滿足總體設計的工藝性,設備使用的可靠性及設備的先進性。
1、滿足工藝性
在設備總體設計中嚴格執行設計院的工藝布置,保證堆取料能力及儲量要求,長型料場中根據不同的工況采取不同
的堆料工藝,圓型料場采用連續合成堆料方式來保證均化效果。
2、可靠性
2.1采用先進的設計方法,如計算機輔助設計、三維設計及鋼結構的優化設計。吸收國外的先進技術,加上設計制造
堆取料機的經驗以及不斷的總結提高,在設計中做到技術先進合理,設備使用可靠。
2.2采用先進的生產設備和工藝手段做保證,如鋼材預處理生產線可保證所制造的產品的質量和耐腐蝕能力提高,大
型銑鏜機的使用提高了大型部件的加工質量。大型結構件廠內整體演裝,驅動部分廠內試車,回轉部分采用模具配制。
2.3采用新型材料,如耐磨材料,復合材料。
2.4外配套件采用國內外先進產品。
2.5采用軟啟動和變頻控制,減少沖擊對設備的損害。
2.6設備設置了各種保護措施。
2.7先進的檢測手段和嚴格的質量管理制度。
3、先進性
3.1設備采取無人操作,可全自動進行堆取料作業,是高自動化程度的產品。
3.2設置多種堆取料方式,滿足料場不同工況的使用。
3.3采用先進的變頻技術及應用。
3.4與國內各院校及設計院進行了多種形式的合作與研究,為堆取料機的研制與開發起到了積極作用。
技術參數
物料 |
石灰石,煤,輔料 |
物料容量 |
1.45t/m3, 0.85t/m3, 1.2t/m3 |
堆料能力 |
50t/h,100t/h,150t/h,200t/h,250t/h,300t/h,400t/h,500t/h,750t/h,1000t/h,1200t/h,1500t/h,1800t/h,2000t/h |
圓型料場直徑 |
50m,60m,80m,90m,100m,110m,120m,150m |
堆料回轉速度 |
0.01r/min |
變幅速度 |
0.3m/min~0.6m/min |
取料行走速度 |
0.004~0.04m/min |
調車行走速度 |
10.5m/min |
刮板取料速度 |
0.5m/s |
料耙速度 |
10m/min |
