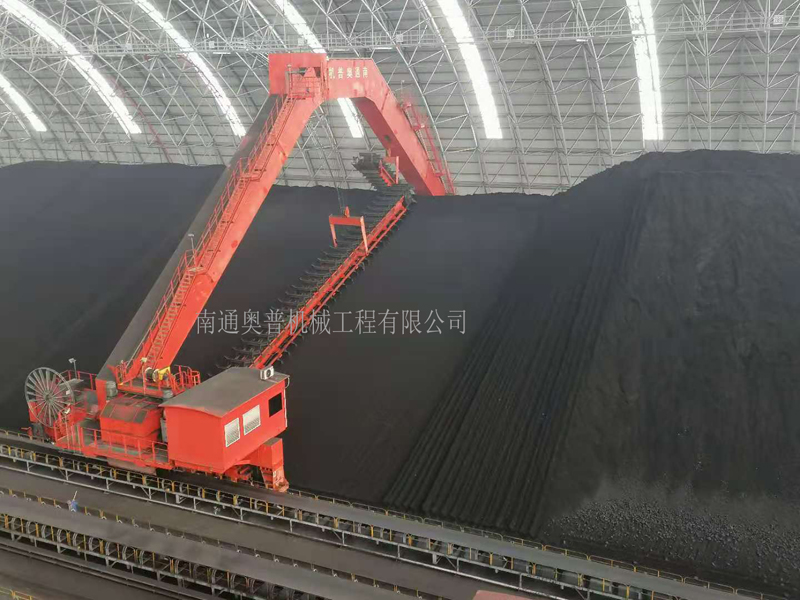

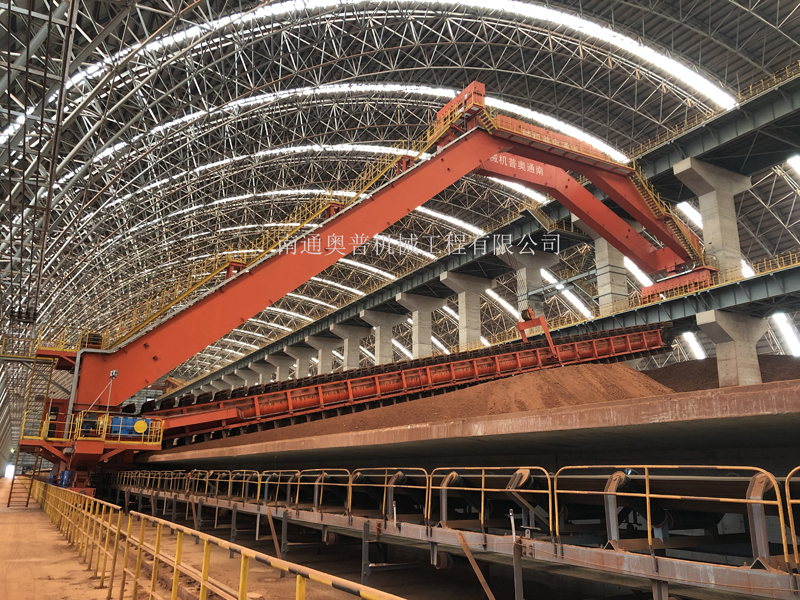

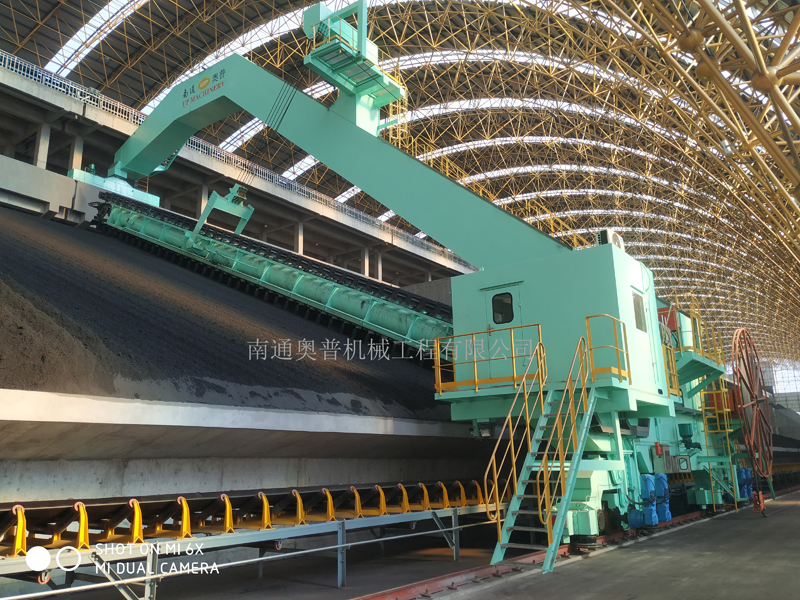

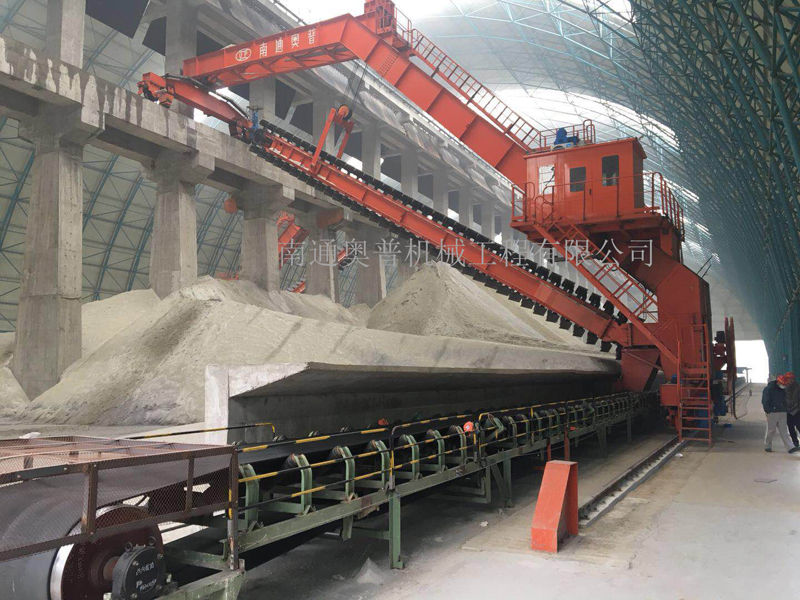

一、門式刮板取料機概述
門式刮板取料機與側式懸臂堆料機或天車式堆料機組成的堆取料系統廣泛應用于鋼鐵、水泥、化工等行業中,適用于物料堆放要求靈活、均化要求不高的長形料場中。室內、室外均可布置使用,具有占地小、產能大、污染小等特點。
門式刮板取料機按結構分為半門式與全門式,其中半門式刮板取料機一側置于擋墻上常與天車式堆料機配合使用,堆取料作業互不干擾、同時進行,提高了生產效率。全門式刮板取料機與側式懸臂堆料機配合使用。
門式刮板取料機對物料的適應性較強,適用于各類型物料包括粘濕物料。門架式的取料機結構極大地節約了料場空間,同時作業不受料堆限制,可隨時快速到達任意料堆取料,滿足單個料場布置多種物料多個料堆的需求。門架取料機設計跨度大,可實現大儲量、高產能,整機載荷小。
取料作業時,降低取料臂到預先設置的刮板吃料深度,開啟自動取料,刮板系統運行,物料從料堆側面被刮送到出料膠帶機上送出,取料機沿料場一側軌道往復運動分層取料。取料能力較大的門式刮板取料機可以在門架兩側安裝兩個平行的取料臂來增加取料量。大跨距的門式取料機可采用雙取料臂,主取料臂負責取料,副取料臂進行輔助喂料,主取料臂與副取料臂之間采用鉸接的方式連接。
二、基本結構
門式刮板取料機主要由門架、取料臂、卷?yè)P(yáng)機、刮板鏈條驅動、電纜卷盤、潤滑系統、控制室等部分組成。
三、主要技術參數表
設備類型 | 軌距 | 物料種類 | 物料比重(t/m³) | 物料粒度 | 物料水分(%) |
取料能力 (t/h) |
懸臂長度 | 可選擇形式 |
門式刮板取料機 | 20-60 | 石灰石、煤、鐵渣等 | 0.9-2.2 | <70 | <2 | 100-2000 | 11-36 | 半門式/全門式 |
