ZYL系列中央鏈斗式提升機

ZYL系列中央鏈斗式提升機

作者:admin 來源:本站 日期:2019-05-22 01:15:14 人氣:390


●概述、

ZYL系列中央鏈斗式提升機主要由驅動裝置、上部裝置、中部裝置、中部機殼、下部裝置組成。    ZYL系列中央鏈斗式提升機  運行部件--由料斗和高強度板鏈組成。ZYL系列中央鏈斗式提升機  驅動裝置--由驅動平臺、驅動組合、傳動鏈組成。驅動組合通常由ZSY硬齒面減速機、YOX液力偶合器、Y系列電機、檢修用XWD減速機、手動離合器(或電磁離合器)組成。  驅動裝置分為左裝和右裝兩種。分別與提升機左、右裝對應。 左裝:為面對進料口,驅動裝置組合和傳動鏈在機殼的左側。 右裝:為面對進料口,驅動裝置組合和傳動鏈在機殼的右側。  上部裝置—有上部機殼(安裝有軌道)、上罩、卸料口(裝有防回料板)、頭軸裝配、逆止器等部件。  中部機殼--分為與上部裝置聯接的帶支撐首節中間節、帶檢視門中間節、標準中間節和非標準中間節,使得提升機能以一檔來獲得不同的高度。  下部裝置—包括下部機殼、進料口、尾軸裝配、張緊裝置、并有旋轉探測儀、料位開關供選配。

ZYL系列中央式提升機是本公司引進國外同類產品先進技術開發的產品。是目前國內較為先進的一種垂直提升

設備,已被廣泛用來提升各種散狀物料,如:礦石、煤、水泥、水泥熟料、糧食、化肥等。在各工業國家,

這類提升機應用極廣。由于其高效節能,是斗式提升機的首選。

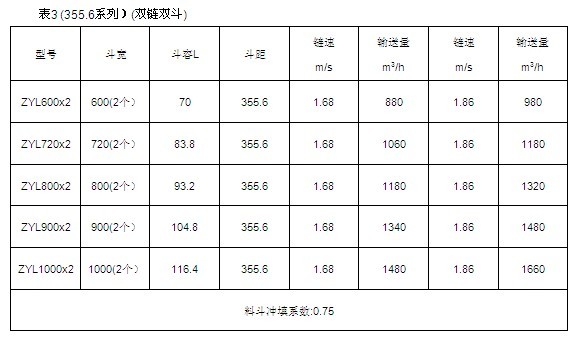

特別提示:1、提升量超過800m3/h的提升機建議采用雙鏈雙斗。
2、如有特殊要求,公司可為客戶單獨設計。
●結構組成
中央鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件:由料斗和中央鏈組成,小于ZYL1000采取單排鏈,大于ZYL1200采取雙排鏈。
2、驅動裝置:采取Y系列電動機,通過偶合器、減速器組成。(可根據用戶要求而定)。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
3、上部裝置:安裝有主軸及鏈輪。
4、中部機殼:中間節為雙通道結構并配有標準2.5m高、非標及維修中間節;另每隔10米安裝一個中間節聯

接法蘭,以及時清除因雙通道而產生的水平高度誤差。
5、下部裝置:安裝有張緊裝置,采取墜重張緊。

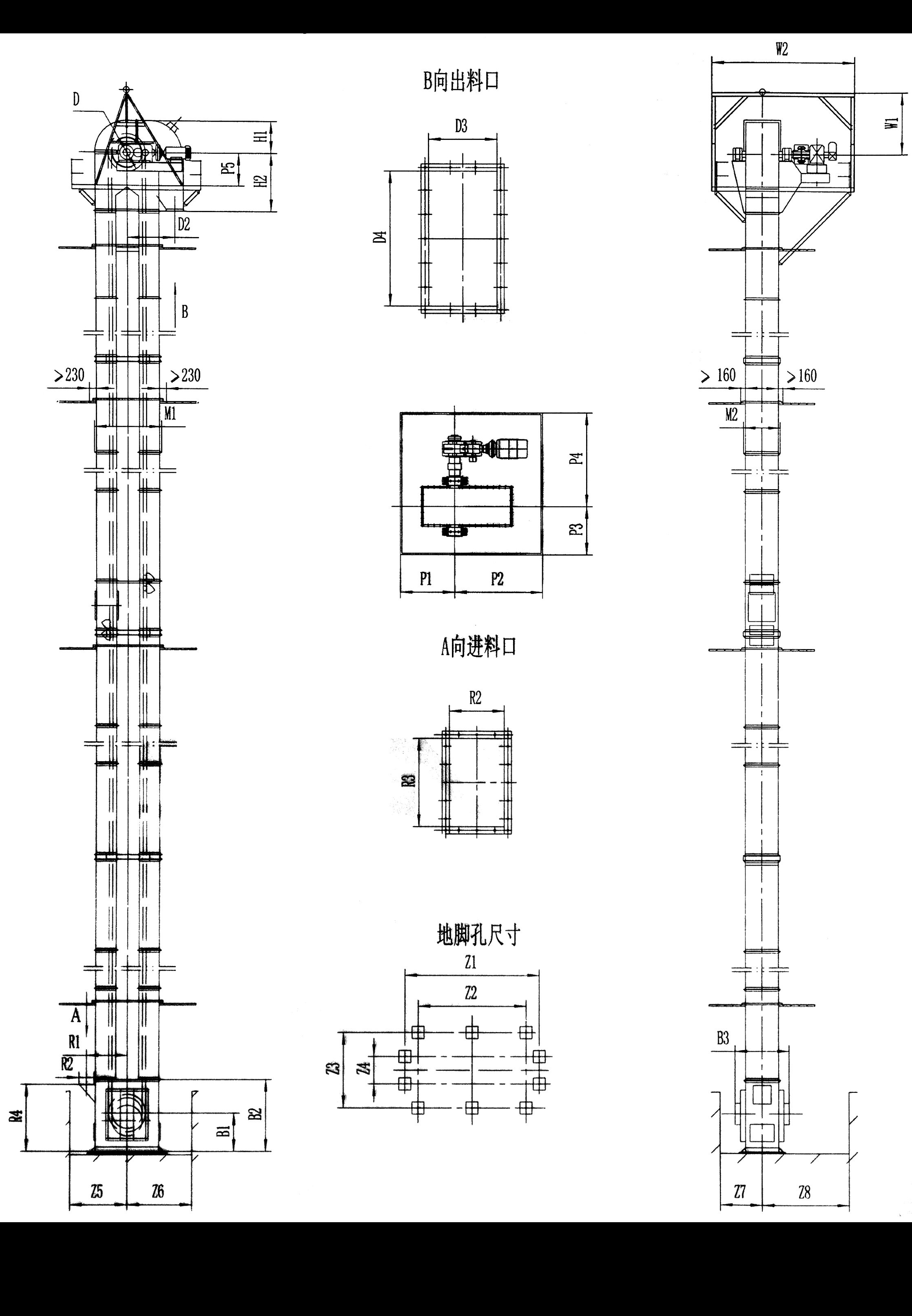

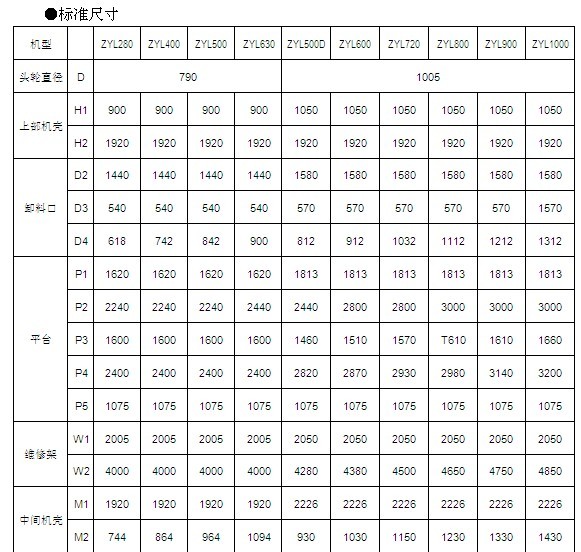

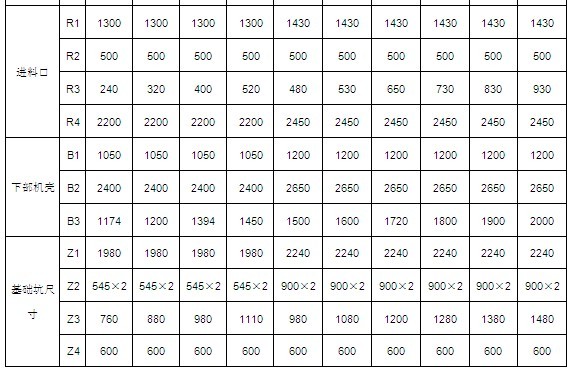

注:本標準尺寸為參照奧普公司自行設計的圖紙編寫。

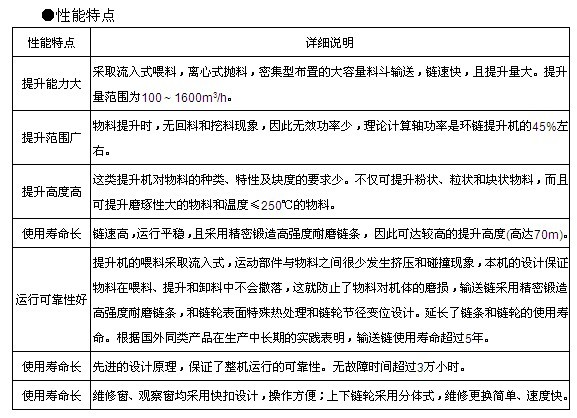

●結構特點
中央鏈斗式提升機整機結構有:1、單鏈單斗結構;2、雙鏈雙斗結構;

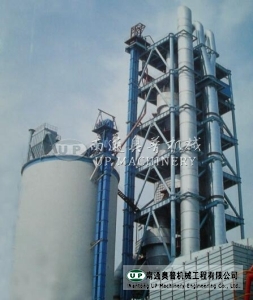

該結構性能特別適合提升輸送高溫、大顆粒、磨琢性強的物料。如應用在熟料輸送系統、 輥壓機循環系統以及

其它輸送條件較為惡劣的系統中,保證了用戶高效率,無故障運行,充分滿足了現代大型水泥廠對于提升機設

備可靠性、高壽命和大輸送量的最高要求。
