懸臂斗輪堆取料機

懸臂斗輪堆取料機

作者:admin 來源:本站 日期:2019-05-22 05:24:00 人氣:420

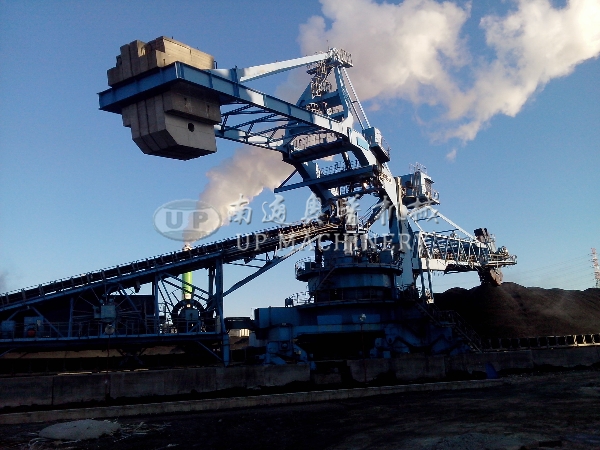

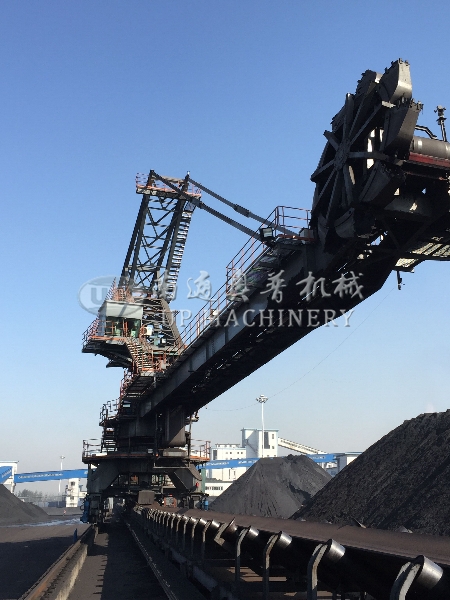

懸臂斗輪堆取料機項目現場:

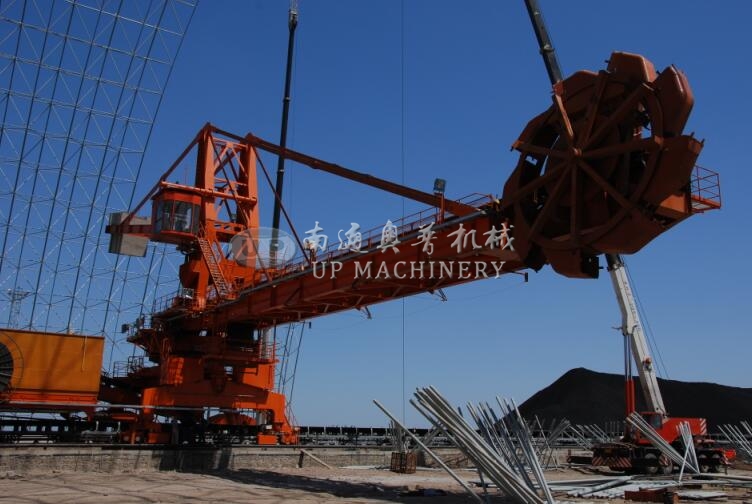

懸臂斗輪機安裝現場:




概述

      斗輪堆取料機適用于長形料場,是一種高效連續作業的散狀物料大型裝卸設備,主要應用于電力,冶金,煤炭,建材和化工等行業的煤炭和礦石儲料場。

      具有回轉半徑大、生產效率高、低能耗、高環保的特點。

      由于地面輸送體統工藝的不同,臂式斗輪堆取料機可設計成不同的尾車型式。



基本結構

      懸臂斗輪堆取料機主要由斗輪機構、懸臂膠帶機、上部金屬結構、轉臺、門座、回轉機構、尾車、附屬結構、軌道系統、潤滑系統、控制室等部件組成。



技術特點

   1、滿足工藝性

      在設備總體設計中嚴格執行設計院的工藝布置,保證堆取料能力及儲量要求,長型料場中根據不同的工況采取不同的堆料工藝,圓型料場采用連續合成堆料方式來保證均化效果。



   2、可靠性

      2.1采用先進的設計方法,如計算機輔助設計、三維設計及鋼結構的優化設計。吸收國外的先進技術,加上設計制造堆取料機的經驗以及不斷的總結提高,在設計中做到技術先進合理,設備使用可靠。

      2.2采用先進的生產設備和工藝手段做保證,如鋼材預處理生產線可保證所制造的產品的質量和耐腐蝕能力提高,大型銑鏜機的使用提高了大型部件的加工質量。大型結構件廠內整體演裝,驅動部分廠內試車,回轉部分采用模具配制。

      2.3采用新型材料,如耐磨材料,復合材料。

      2.4外配套件采用國內一流產品和國外先進產品。

      2.5采用軟啟動和變頻控制,減少沖擊對設備的損害。

      2.6設備設置了各種保護措施。

      2.7先進的檢測手段和嚴格的質量管理制度。



   3、先進性

      3.1設備采取無人操作,可全自動進行堆取料作業,是高自動化程度的產品。

      3.2設置多種堆取料方式,最大的滿足料場不同工況的使用。

      3.3采用先進的變頻技術及應用。

      3.4與國內各院校及設計院進行了多種形式的合作與研究,為堆取料機的研制與開發起到了積極作用。



型號說明



 U     DQ     L       1500     /    1000    /     35

                                                                                 回轉半徑 m

                                                                                 取料能力  t/h

                                                                                 堆料能力  t/h

                                                                                 斗輪機構

                                                                                 堆取料機

                                                                                 企業標識



技術參數

      固定單尾車式臂式斗輪堆取料機技術參數



輸送介質

堆料能力(t/h)

取料能力(t/h)

物料比重

(t/m3

物料粒度

(mm)

回轉半徑

(m)

軌距

(m)

600

600

0.85-1

0-50

25

5

1200

1000

0.8

0-50

30

6

煤、塊礦

1200

800

1.8-1.9

0-50

33

7

煤、鐵精礦

1250

800

1.85-1

0-50

35

7

煤、塊礦

1200

900

0.8

0-50

41

8

鐵礦石

1800

800

2.2-2.6

0-50

35

7

鐵礦石

3000

1500

2.2

20-120

38

8

鐵礦粉、球團礦

1500

1500

2.2

0-40

45

8

焦炭、球團礦

1200

100

0.5-2.2

6-75

36

7

燒結礦

1050

1050

1.8

0-50

37.5

7

鐵礦石

5000

4500

2.2

0-50

45

11







固定雙尾車式臂式斗輪堆取料機技術參數



輸送介質

堆料能力(t/h)

取料能力(t/h)

物料比重

(t/m3

物料粒度

(mm)

回轉半徑

(m)

軌距

(m)

礦石

1500

1500

2.2

0-100

45

9

鋁土礦

2000

2000

1.3

80-150

40

8





活動單尾車式臂式斗輪堆取料機技術參數



輸送介質

堆料能力(t/h)

取料能力(t/h)

物料比重

(t/m3

物料粒度

(mm)

回轉半徑

(m)

軌距

(m)

600

250

0.85-1

0-300

25

5

600

300

0.8-0.95

0-50

25

5

400

400

0.8

0-50

25

5

400

400

0.8

0-50

30

6

1200

100

0.8

0-50

30

6

1200

300

0.65-0.78

0-50

35

7

1250

750

0.8-0.9

0-80

35

7

1750

1000

0.85-0.95

0-60

33

7

1250

800

0.85-1

0-50

335

7

1250

1000

1

0-150

40

7

1200

1200

0.8-0.95

0-150

40

7







固定雙尾車式臂式斗輪堆取料機技術參數



輸送介質

堆料能力(t/h)

取料能力(t/h)

物料比重

(t/m3

物料粒度

(mm)

回轉半徑

(m)

軌距

(m)

2000

650

0.8-0.95

0-200

38

8

鐵礦石

5000

4500

2.2

0-200

46

9

鐵礦石

1200

1200

2.2

0-200

35

7

鐵礦石

5000

4500

2.2

0-200

46

9
