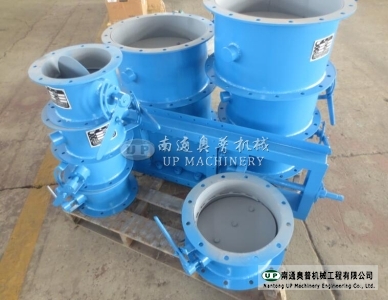

手動通風蝶閥，普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。
結構特點
手動通風蝶閥，采用優質碳素鋼焊接。具有結構合理、耐磨損、流阻損失小、操作靈活、指示方位明確、
維護方便、使用壽命長等優點?？伤桨惭b或垂直安裝。配用蝸輪傳動裝置，開關輕松自如，任意調節閥門
開度，是調節流量的理想設備。
性能參數
|
公稱壓力 |
介質流速 |
泄漏率 |
適用溫度 |
適用介質 |
|
0.05MPa |
≤25m/s |
≤1% |
≤300℃ |
空氣、煙氣、粉塵氣體等 |
型號說明

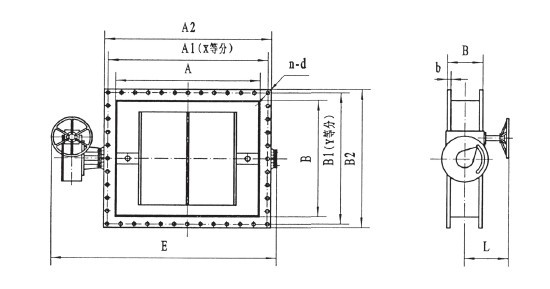

FD341W-0.5C外形圖
FD341W-0.5C外形連接尺寸
|
A×B |
A1×B1 |
A2×B2 |
B |
b |
n-d |
X |
Y |
E |
L |
|
200×200 |
245×245 |
280×280 |
180 |
8 |
8-Φ12 |
2 |
2 |
745 |
180 |
|
250×250 |
305×305 |
350×350 |
180 |
8 |
12-Φ12 |
3 |
3 |
795 |
180 |
|
320×250 |
375×305 |
420×350 |
180 |
8 |
12-Φ12 |
3 |
3 |
885 |
180 |
|
320×320 |
375×375 |
420×420 |
180 |
8 |
12-Φ12 |
3 |
3 |
885 |
180 |
|
400×320 |
455×375 |
500×420 |
180 |
8 |
14-Φ14 |
4 |
3 |
1015 |
180 |
|
400×400 |
455×455 |
500×500 |
200 |
10 |
16-Φ14 |
4 |
4 |
1015 |
180 |
|
500×320 |
555×375 |
600×420 |
200 |
10 |
16-Φ14 |
5 |
3 |
1115 |
180 |
|
500×400 |
555×455 |
600×500 |
200 |
10 |
18-Φ14 |
5 |
4 |
1115 |
180 |
|
500×500 |
555×555 |
600×600 |
200 |
10 |
20-Φ14 |
5 |
5 |
1115 |
180 |
|
630×320 |
685×375 |
730×420 |
200 |
10 |
18-Φ14 |
6 |
3 |
1115 |
180 |
|
630×400 |
685×455 |
730×500 |
200 |
10 |
20-Φ14 |
6 |
4 |
1115 |
180 |
|
630×500 |
685×555 |
730×600 |
200 |
10 |
22-Φ14 |
6 |
5 |
1115 |
180 |
|
630×630 |
685×685 |
730×730 |
220 |
10 |
24-Φ14 |
6 |
6 |
1115 |
250 |
|
aOO×400 |
855×455 |
900×500 |
220 |
10 |
22-Φ14 |
7 |
5 |
1535 |
250 |
|
800×500 |
855×555 |
900×600 |
220 |
10 |
24-Φ14 |
7 |
5 |
1535 |
250 |
|
800×630 |
B55×685 |
900×730 |
220 |
10 |
26-Φ14 |
7 |
6 |
1535 |
250 |
|
800×800 |
855×855 |
900×900 |
220 |
10 |
28-Φ14 |
7 |
7 |
1535 |
250 |
|
1000×400 |
1070×470 |
1130×530 |
220 |
12 |
22-Φ18 |
8 |
3 |
1675 |
250 |
|
1000×500 |
1070×570 |
1130×630 |
220 |
12 |
24-Φ18 |
8 |
4 |
1675 |
250 |
|
1000×630 |
1070×700 |
1130×760 |
220 |
12 |
26-Φ18 |
8 |
5 |
1675 |
250 |
|
1000×800 |
1070×870 |
1130×930 |
260 |
12 |
28-Φ18 |
8 |
6 |
1675 |
300 |
|
1000×l000 |
1070×1070 |
1130×1130 |
260 |
12 |
32-Φ18 |
8 |
8 |
1675 |
300 |
|
1250×400 |
1320×470 |
1380×530 |
260 |
12 |
26-Φ18 |
10 |
3 |
1975 |
300 |
|
1250×500 |
1320×570 |
1380×630 |
260 |
12 |
28-Φ18 |
10 |
4 |
1975 |
300 |
|
1250×630 |
1320×70 |
1380×760 |
260 |
12 |
30-Φ18 |
10 |
5 |
1975 |
300 |
|
1250×800 |
1320×870 |
1380×930 |
260 |
12 |
32-Φ18 |
10 |
6 |
1975 |
300 |
|
1250×1000 |
1320×1070 |
1380×1130 |
300 |
12 |
36-Φ22 |
10 |
8 |
1975 |
300 |
|
1600×630 |
1670×70 |
1730×760 |
300 |
12 |
36-Φ22 |
13 |
5 |
2295 |
300 |
|
1600×800 |
1670×870 |
1730×930 |
300 |
12 |
38-Φ22 |
13 |
6 |
2295 |
350 |
|
1600×1250 |
1670×1320 |
1730×1380 |
340 |
12 |
46-Φ22 |
13 |
10 |
2295 |
350 |
|
2000×800 |
2070×870 |
2130×930 |
340 |
16 |
42-Φ22 |
15 |
6 |
3005 |
350 |
|
2000×1000 |
2070×1070 |
2130×1130 |
340 |
16 |
46-Φ22 |
15 |
8 |
3005 |
