一、概述

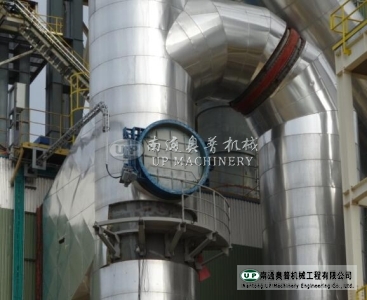

百葉式電動氣流調節閥是我公司的一種新型節能可靠的氣流調節設備。百葉式電動氣流調節閥適用于冶金、礦山、煤炭、建材、化工、電力等行業的風機進、出口及通風管道上,對管路中流量進行電動調節。
百葉式電動氣流調節閥設計新穎、結構合理、重量輕、采用多軸多葉式、流阻小、流體均勻、啟閉力小、轉動靈活可靠。百葉式電動氣流調節閥配用Z型或ZA型電動裝置,可單獨操縱或遠距離集中控制,是各種風管系統中理想的氣流調節設備。
二、技術參數表
公稱壓力 |
漏風率 |
介質流速 |
適用溫度 |
適用介質 |
0.05MPa |
1.5% |
≤30m/s |
-20~300℃ |
空氣、粉塵氣體等 |

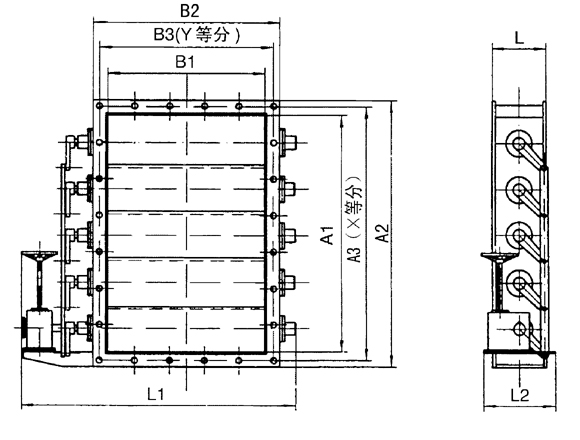

TEDB-0.5外形圖
TEDB-0.5外形尺寸表
A1×B1 | A2×B2 | A3×B3 | L | n-d | X | Y | 電動裝置 | 功率KW | 風機 | 機號 | L1 | L2 | 重量 |
128×92 | 182×148 | 160×126 | 160 | 14-Φ7 | 4 | 3 | Z5-18 ZA50-18 | 0.18 | 9-19 | NO4 | 755 | 550 | 102 |
144×104 | 198×160 | 176×135 | NO4.5 | 767 | 108 | ||||||||
160×115 | 214×171 | 192×150 | NO5 | 778 | 115 | ||||||||
179×129 | 233×185 | 212×162 | NO5.6 | 792 | 118 | ||||||||
202×145 | 258×204 | 236×180 | NO6.3 | 811 | 124 | ||||||||
196×128 | 150×184 | 228×165 | 9-26 | NO4 | 791 | 122 | |||||||
221×144 | 175×200 | 252×177 | NO4.5 | 807 | 128 | ||||||||
245×160 | 299×216 | 284×192 | NO5 | 823 | 132 | ||||||||
274×179 | 328×235 | 305×212 | 18-Φ7 | 5 | 4 | NO5.6 | 842 | 143 | |||||
309×202 | 365×261 | 340×236 | NO6.3 | 868 | 158 | ||||||||
227×163 | 293×232 | 270×204 | 14-Φ10 | 4 | 6 | NO7.1 | 839 | 130 | |||||
256×184 | 322×253 | 296×228 | NO8 | 860 | 134 | ||||||||
288×207 | 354×276 | 330×252 | 18-Φ10 | 5 | 4 | NO9 | 883 | 154 |
A1×B1 | A2×B2 | A3×B3 | L | n-d | X | Y | 風機 | 機號 | L1 | L2 | 重量 |
320×230 | 386×299 | 360×270 | 180 | 18-Φ10 | 5 | 4 | 9-19 | NO10 | 906 | 600 | 177 |
350×258 | 448×350 | 415×316 | 18-Φ12 | 5 | 4 | NO11.2 | 957 | 188 | |||
400×288 | 489×380 | 456×344 | 20-Φ12 | 6 | 4 | NO12.5 | 987 | 230 | |||
448×332 | 557×444 | 516×405 | 22-Φ12 | 6 | 5 | NO14 | 1051 | 248 | |||
512×368 | 621×484 | 574×440 | 24-Φ12 | 7 | 5 | NO16 | 1091 | 282 | |||
348×227 | 414×296 | 390×272 | 20-Φ10 | 6 | 4 | 9-26 | NO7.1 | 903 | 207 | ||
392×256 | 458×325 | 432×300 | NO8 | 932 | 221 | ||||||
441×288 | 507×357 | 483×330 | NO9 | 964 | 237 | ||||||
490×320 | 556×389 | 528×356 | NO10 | 996 | 263 | ||||||
549×358 | 638×450 | 600×410 | 200 | 26-Φ12 | 8 | 5 | NO11.2 | 1077 | 650 | 305 | |
613×400 | 702×492 | 664×456 | 28-Φ12 | 8 | 6 | NO12.5 | 1119 | 320 | |||
686×448 | 795×564 | 747×516 | 30-Φ12 | 9 | 6 | NO14 | 1191 | 367 | |||
784×512 | 893×628 | 840×588 | 34-Φ12 | 10 | 7 | NO16 | 1255 | 404 | |||
256×199 | 314×254 | 290×231 | 160 | 14-Φ7 | 4 | 3 | NO4 | 861 | 500 | 138 | |
324×252 | 382×308 | 360×284 | 180 | 18-Φ7 | 5 | 44 | Y5-48 | NO5 | 915 | 600 | 206 |
409.5×315 | 466.5×371 | 443×348 | NO6.3 | 978 | 235 | ||||||
520×400 | 632×509 | 580×462 | 18-Φ15 | NO8 | 1136 | 303 | |||||
655×504 | 771×613 | 728×570 | 220 | 24-Φ15 | 7 | 5 | NO10 | 1240 | 650 | 340 | |
815×627 | 935×737 | 888×690 | 28-Φ15 | 8 | 6 | NO12.5 | 1364 | 446 | |||
224×196 | 278×251 | 256×228 | 160 | 16-Φ7 | 5 | 5 | NO2.8 | 858 | 550 | 136 | |
256×224 | 310×279 | 288×256 | NO3.2 | 886 | 145 | ||||||
288×252 | 434×308 | 320×284 | NO3.6 | 915 | 160 | ||||||
320×280 | 374×336 | 355×315 | 180 | 20-Φ7 | NO4 | 943 | 600 | 217 | |||
360×315 | 415×371 | 395×350 | NO4.5 | 978 | 225 | ||||||
400×350 | 456×406 | 435×385 | NO5 | 1013 | 251 | ||||||
480×420 | 536×476 | 511×455 | 24-Φ7 | NO6 | 1083 | 383 | |||||
640×560 | 746×669 | 700×625 | 200 | 20-Φ15 | NO8 | 1296 | 650 | 357 | |||
800×700 | 906×809 | 860×765 | 220 | NO10 | 1436 | 700 | 472 | ||||
960×840 | 1066×949 | 1008×900 | 240 | 24-Φ15 | 6 | 6 | NO12 | 1576 | 750 | 558 | |
1280×1120 | 1386×1232 | 1340×1188 | 260 | 28-Φ15 | 10 | 9 | NO16 | 1879 | 800 | 890 | |
1600×1400 | 1735×1538 | 1672×1476 | 320 | 40-Φ15 | 11 | 9 | NO20 | 2185 | 850 | 1180 | |
720×520 | 826×629 | 777×580 | 220 | 24-Φ15 | 7 | 5 | NO8 | 1256 | 700 | 408 | |
810×586 | 916×694 | 868×650 | NO9 | 1321 | 446 | ||||||
900×715 | 1006×759 | 959×710 | 240 | NO10 | 1386 | 750 | 526 | ||||
990×650 | 1096×824 | 1048×846 | 260 | 28-Φ15 | 8 | 6 | NO11 | 1471 | 800 | 560 | |
1080×780 | 1186×889 | 1144×846 | NO12 | 1536 | 640 | ||||||
1260×910 | 1389×1042 | 1336×990 | NO14 | 1689 | 808 | ||||||
1440×1040 | 1569×1172 | 1512×1120 | 320 | 32-Φ15 | 9 | 7 | NO16 | 1839 | 850 | 1180 | |
1620×1170 | 1779×1332 | 1710×1260 | 32-1Φ19 | NO18 | 1999 | 1320 | |||||
1800×1300 | 1959×1462 | 1890×1386 | 420 | NO20 | 2129 | 950 | 1550 | ||||
1980×1430 | 2139×1596 | 2070×1520 | 36-Φ19 | 10 | 8 | NO22 | 2263 | 2000 | |||
2250×1625 | 2459×1841 | 2376×1950 | 450 | 42-Φ19 | 12 | 9 | NO25 | 2528 | 1000 | 2320 | |
2520×1805 | 2732×2036 | 2660×1950 | 48-Φ19 | 14 | 10 | NO28 | 2723 | 2590 | |||
2360×2065 | 2576×2289 | 2478×2195 | 52-Φ19 | 14 | 12 | NO29.5 | 2976 |
2880 |
