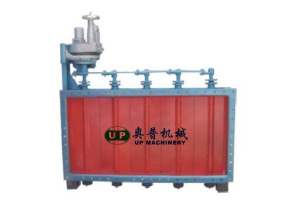

一、概述
百葉式電動氣流調節閥是我公司的一種新型節能可靠的氣流調節設備。百葉式電動氣流調節閥適用于冶金、礦山、
煤炭、建材、化工、電力等行業的風機進、出口及通風管道上，對管路中流量進行電動調節。
百葉式電動氣流調節閥設計新穎、結構合理、重量輕、采用多軸多葉式、流阻小、流體均勻、啟閉力小、轉動靈
活可靠。百葉式電動氣流調節閥配用Z型或ZA型電動裝置，可單獨操縱或遠距離集中控制，是各種風管系統中理想的
氣流調節設備。
二、技術參數表
|
公稱壓力 |
漏風率 |
介質流速 |
適用溫度 |
適用介質 |
|
0.05MPa |
1.5% |
≤30m/s |
-20~300℃ |
空氣、粉塵氣體等 |

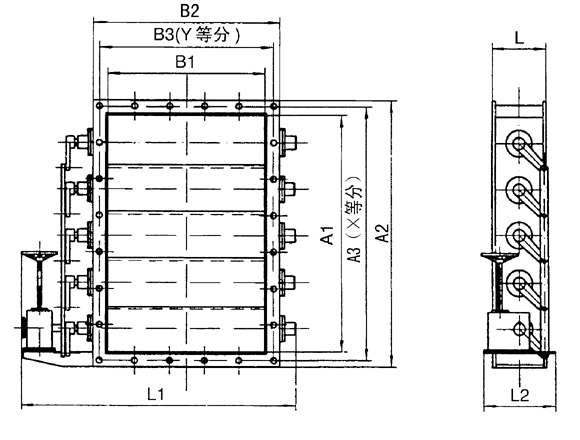

TEDB-0.5外形圖
TEDB-0.5外形尺寸表
|
A1×B1 |
A2×B2 |
A3×B3 |
L |
n-d |
X |
Y |
電動裝置 |
功率KW |
風機 |
機號 |
L1 |
L2 |
重量 |
|
128×92 |
182×148 |
160×126 |
160 |
14-Φ7 |
4 |
3 |
Z5-18 ZA50-18 |
0.18 |
9-19 |
NO4 |
755 |
550 |
102 |
|
144×104 |
198×160 |
176×135 |
NO4.5 |
767 |
108 |
||||||||
|
160×115 |
214×171 |
192×150 |
NO5 |
778 |
115 |
||||||||
|
179×129 |
233×185 |
212×162 |
NO5.6 |
792 |
118 |
||||||||
|
202×145 |
258×204 |
236×180 |
NO6.3 |
811 |
124 |
||||||||
|
196×128 |
150×184 |
228×165 |
9-26 |
NO4 |
791 |
122 |
|||||||
|
221×144 |
175×200 |
252×177 |
NO4.5 |
807 |
128 |
||||||||
|
245×160 |
299×216 |
284×192 |
NO5 |
823 |
132 |
||||||||
|
274×179 |
328×235 |
305×212 |
18-Φ7 |
5 |
4 |
NO5.6 |
842 |
143 |
|||||
|
309×202 |
365×261 |
340×236 |
NO6.3 |
868 |
158 |
||||||||
|
227×163 |
293×232 |
270×204 |
14-Φ10 |
4 |
6 |
NO7.1 |
839 |
130 |
|||||
|
256×184 |
322×253 |
296×228 |
NO8 |
860 |
134 |
||||||||
|
288×207 |
354×276 |
330×252 |
18-Φ10 |
5 |
4 |
NO9 |
883 |
154 |
|
A1×B1 |
A2×B2 |
A3×B3 |
L |
n-d |
X |
Y |
風機 |
機號 |
L1 |
L2 |
重量 |
|
320×230 |
386×299 |
360×270 |
180 |
18-Φ10 |
5 |
4 |
9-19 |
NO10 |
906 |
600 |
177 |
|
350×258 |
448×350 |
415×316 |
18-Φ12 |
5 |
4 |
NO11.2 |
957 |
188 |
|||
|
400×288 |
489×380 |
456×344 |
20-Φ12 |
6 |
4 |
NO12.5 |
987 |
230 |
|||
|
448×332 |
557×444 |
516×405 |
22-Φ12 |
6 |
5 |
NO14 |
1051 |
248 |
|||
|
512×368 |
621×484 |
574×440 |
24-Φ12 |
7 |
5 |
NO16 |
1091 |
282 |
|||
|
348×227 |
414×296 |
390×272 |
20-Φ10 |
6 |
4 |
9-26 |
NO7.1 |
903 |
207 |
||
|
392×256 |
458×325 |
432×300 |
NO8 |
932 |
221 |
||||||
|
441×288 |
507×357 |
483×330 |
NO9 |
964 |
237 |
||||||
|
490×320 |
556×389 |
528×356 |
NO10 |
996 |
263 |
||||||
|
549×358 |
638×450 |
600×410 |
200 |
26-Φ12 |
8 |
5 |
NO11.2 |
1077 |
650 |
305 |
|
|
613×400 |
702×492 |
664×456 |
28-Φ12 |
8 |
6 |
NO12.5 |
1119 |
320 |
|||
|
686×448 |
795×564 |
747×516 |
30-Φ12 |
9 |
6 |
NO14 |
1191 |
367 |
|||
|
784×512 |
893×628 |
840×588 |
34-Φ12 |
10 |
7 |
NO16 |
1255 |
404 |
|||
|
256×199 |
314×254 |
290×231 |
160 |
14-Φ7 |
4 |
3 |
NO4 |
861 |
500 |
138 |
|
|
324×252 |
382×308 |
360×284 |
180 |
18-Φ7 |
5 |
44 |
Y5-48 |
NO5 |
915 |
600 |
206 |
|
409.5×315 |
466.5×371 |
443×348 |
NO6.3 |
978 |
235 |
||||||
|
520×400 |
632×509 |
580×462 |
18-Φ15 |
NO8 |
1136 |
303 |
|||||
|
655×504 |
771×613 |
728×570 |
220 |
24-Φ15 |
7 |
5 |
NO10 |
1240 |
650 |
340 |
|
|
815×627 |
935×737 |
888×690 |
28-Φ15 |
8 |
6 |
NO12.5 |
1364 |
446 |
|||
|
224×196 |
278×251 |
256×228 |
160 |
16-Φ7 |
5 |
5 |
NO2.8 |
858 |
550 |
136 |
|
|
256×224 |
310×279 |
288×256 |
NO3.2 |
886 |
145 |
||||||
|
288×252 |
434×308 |
320×284 |
NO3.6 |
915 |
160 |
||||||
|
320×280 |
374×336 |
355×315 |
180 |
20-Φ7 |
NO4 |
943 |
600 |
217 |
|||
|
360×315 |
415×371 |
395×350 |
NO4.5 |
978 |
225 |
||||||
|
400×350 |
456×406 |
435×385 |
NO5 |
1013 |
251 |
||||||
|
480×420 |
536×476 |
511×455 |
24-Φ7 |
NO6 |
1083 |
383 |
|||||
|
640×560 |
746×669 |
700×625 |
200 |
20-Φ15 |
NO8 |
1296 |
650 |
357 |
|||
|
800×700 |
906×809 |
860×765 |
220 |
NO10 |
1436 |
700 |
472 |
||||
|
960×840 |
1066×949 |
1008×900 |
240 |
24-Φ15 |
6 |
6 |
NO12 |
1576 |
750 |
558 |
|
|
1280×1120 |
1386×1232 |
1340×1188 |
260 |
28-Φ15 |
10 |
9 |
NO16 |
1879 |
800 |
890 |
|
|
1600×1400 |
1735×1538 |
1672×1476 |
320 |
40-Φ15 |
11 |
9 |
NO20 |
2185 |
850 |
1180 |
|
|
720×520 |
826×629 |
777×580 |
220 |
24-Φ15 |
7 |
5 |
NO8 |
1256 |
700 |
408 |
|
|
810×586 |
916×694 |
868×650 |
NO9 |
1321 |
446 |
||||||
|
900×715 |
1006×759 |
959×710 |
240 |
NO10 |
1386 |
750 |
526 |
||||
|
990×650 |
1096×824 |
1048×846 |
260 |
28-Φ15 |
8 |
6 |
NO11 |
1471 |
800 |
560 |
|
|
1080×780 |
1186×889 |
1144×846 |
NO12 |
1536 |
640 |
||||||
|
1260×910 |
1389×1042 |
1336×990 |
NO14 |
1689 |
808 |
||||||
|
1440×1040 |
1569×1172 |
1512×1120 |
320 |
32-Φ15 |
9 |
7 |
NO16 |
1839 |
850 |
1180 |
|
|
1620×1170 |
1779×1332 |
1710×1260 |
32-1Φ19 |
NO18 |
1999 |
1320 |
|||||
|
1800×1300 |
1959×1462 |
1890×1386 |
420 |
NO20 |
2129 |
950 |
1550 |
||||
|
1980×1430 |
2139×1596 |
2070×1520 |
36-Φ19 |
10 |
8 |
NO22 |
2263 |
2000 |
|||
|
2250×1625 |
2459×1841 |
2376×1950 |
450 |
42-Φ19 |
12 |
9 |
NO25 |
2528 |
1000 |
2320 |
|
|
2520×1805 |
2732×2036 |
2660×1950 |
48-Φ19 |
14 |
10 |
NO28 |
2723 |
2590 |
|||
|
2360×2065 |
2576×2289 |
2478×2195 |
52-Φ19 |
14 |
12 |
NO29.5 |
2976 |
2880 |
